Комплект измерительный К506

Комплект измерительный К506

Комплект измерительный К506 (К 506, К-506, k506, k 506, k-506) - переносный набор электроизмерительных приборов для комплексного контроля параметров сетей переменного тока. Комплект предназначен для измерения силы тока, напряжения, активной и реактивной мощностей в трехпроводных цепях трехфазного тока при равномерной и неравномерной нагрузках фаз, а также для измерения силы тока, напряжения и активной мощности в однофазных цепях переменного тока. Встроенные приборы комплекта соответствуют классу точности 0,5.

Назначение и области применения

• измерения в трехфазных трехпроводных цепях - ток, напряжение, активная и реактивная мощность при симметричной и несимметричной нагрузке;
• измерения в однофазных цепях - ток, напряжение и активная мощность;
• лаборатории электростанций и энергосистем, промышленные предприятия, энергетические службы и наладочные подразделения;
• выездные измерения благодаря переносному исполнению (комплект в едином корпусе).

Состав и функциональные возможности

Комплект К506 объединяет амперметр, вольтметр, ваттметр и варметр (ваттварметр) с унифицированными пределами измерений и согласованными цепями включения. Решение удобно для оперативного энергоаудита, наладки и контрольных измерений без развертывания отдельных приборов.

• класс точности встроенных приборов - 0,5 (по ГОСТ 8711-60 для амперметров и вольтметров, по ГОСТ 8476-60 для ваттметров и варметров);
• нормальная область частот - 40-65 Гц;
• точность амперметра (класс 0,5) сохраняется при перегрузке до 20% (вне рабочей части шкалы 100-120 делений);
• номинальный коэффициент мощности - 1,0;
• время успокоения подвижной части приборов - не более 4 с.

Технические характеристики

Мощность в трехфазных цепях - конечное значение шкалы ваттварметра

Конечные значения рабочей части шкалы при измерениях в трехпроводных цепях трехфазного тока (в квар) при номинальных напряжениях или номинальной области напряжений:

Мощность в однофазных цепях - конечное значение шкалы ваттметра

Номинальная активная мощность (кВт) при номинальных напряжениях или номинальной области напряжений - для параллельного и последовательного включения первичных обмоток встроенных трансформаторов тока:

Параметры последовательных цепей (между входными и выходными зажимами)

Параллельные цепи ваттварметра - входные сопротивления

Конструкция и условия эксплуатации

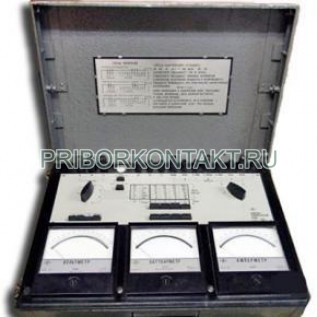

Комплект К506 выполнен в переносном корпусе с размещенными внутри измерительными механизмами и цепями включения. Выпускается в двух исполнениях:

• К506 - для закрытых сухих отапливаемых помещений умеренного климата: температура 10-35 °C, относительная влажность до 80% при 30 °C;
• К506Т4.1 - тропическое исполнение: температура 1-45 °C, относительная влажность до 80% при 25 °C; допускается эксплуатация в помещениях с кондиционированным воздухом в условиях сухого и влажного тропического климата (категории размещения Т4.1 и ТС4.2 по ГОСТ 15150-69).

По защищенности от влияния внешних магнитных полей комплект относится ко II категории по ГОСТ 1845-59. По устойчивости к механическим воздействиям при эксплуатации - к обыкновенным по ГОСТ 1845-59.

Преимущества комплекта К506

• комплексные измерения в трехфазных и однофазных сетях одним переносным комплектом;
• класс точности 0,5 для эксплуатационного контроля и лабораторных измерений;
• широкий набор номинальных токов 1-100 А и напряжений 100-600 В;
• нормируемые параметры последовательных и параллельных цепей, удобные для повторяемых схем включения;
• удобство выездной диагностики - габариты 505х330х190 мм при массе не более 16 кг.
