К505

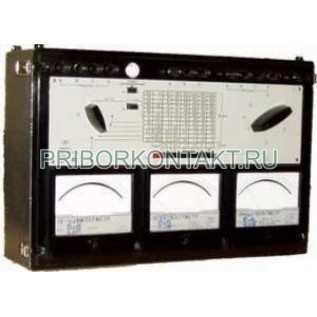

Комплект измерительный К505 (К 505, К-505, k505, k 505, k-505)

Комплект измерительный К505 (в дальнейшем - комплект) переносный предназначен для измерений силы тока, напряжения и мощности в однофазных и трехфазных трехпроходных и четырехпроходных цепях переменного то­ка при равномерной и неравномерной нагрузках фаз.

Комплекты измерительные К505 (в дальнейшем - комплекты) переносные предназначены для измерений силы тока, напряжения и мощности в однофазных и трехфазных трехпроходных и четырехпроходных цепях переменного то­ка при равномерной и неравномерной нагрузках фаз.

Комплект К505 применяется для наладки и эксплуатационно­го электрического контроля за промышленными установка­ми, трансформаторами, генераторами, моторами, электри­ческими сетями.

Комплект выпускается в двух исполнениях:

Комплекты измерительные К505 - для эксплуатации в закрытых сухих отапливае­мых помещениях в условиях умеренного климата при тем­пературе окружающего воздуха от 10 до 35 С° и относи­тельной влажности до 80% (при 30 С°).

Комплекты измерительные К505 Т4.1 - тропическое исполнение - для эксплуата­ции в закрытых помещениях при температуре от 1 до 45 С° и относительной влажности до 80% (при 25°С) в ус­ловиях сухого тропического климата, а также в помеще­ниях с кондиционированным воздухом в условиях влажного тропического климата (категория размещения Т4.1 и ТС4.2 по ГОСТ 15150-69).

ТЕХНИЧЕСКИЕ ДАННЫЕ

Встроенные в Комплект измерительный К505 приборы соответствуют классу точности 0,5 по ГОСТ 8711-60 - для амперметров и вольтметров; по ГОСТ 8478-60 - для ваттметров. От­дельный трансформатор тока УТТ-5М, предназначенный для расширения пределов измерения по току, соответствует классу точности 0,2 по ГОСТ 5.1074-73. Номинальный коэффициент мощности ваттметра – 1.

Основные параметры комплекта К505 приведены в табл. 1-3.

Нормальная область частот 40-65 Гц. Расширенная область частот 65-400Гц (для 75В); 65-500Гц (для 150-600В).

Параметры последовательных цепей, измеренные между входными и выходными зажимами комплекта К505 для той фазы, в которую включены измерительные приборы и встроенный трансформатор тока (без УТТ-5М), приведены в табл.2.

Номинальный ток и номинальные активные сопро­тивления параллельных цепей комплекта К505, измеренные меж­ду зажимом нулевого провода и зажимом любой из фаз при свободном положении кнопки фазоуказателя (фазоуказатель не включен), приведены в табл.3.

Основная погрешность приборов комплекта К505 в нор­мальной области частот от 40 до 65Гц при измерении то­ков до 10А, напряжения от 75 до 600В и мощностей, со­ответствующих указанным величинам токов и напряжений, не превышает ±0,5% от конечного значения рабочей части шкалы.

На пределе 30В основная погрешность приборов ком­плекта К505 в нормальной области частот не превышает ±1,0% от конечного значения рабочей части шкалы на всех то­ках до 10А.

Изменение показании приборов комплекта К505, выз­ванное изменением частоты от верхней границы нормаль­ной области до любого значения в расширенной области частот, не превышает ±0,5% от конечного значения рабо­чей части шкалы.

Время успокоения подвижной части приборов ком­плекта К505 не более 4 с.

По степени защищенности от влияния внешних магнитных полей Комплект измерительный К505 относится ко II категории по ГОСТ 1843-59. По устойчивости к механическим воздействиям при эксплуатации Комплект измерительный К505 относится к обыкновенным по ГОСТ 1845-59.

Габаритные размеры комплекта 505x330x190мм, масса комплекта (с УТТ-5М) не более 15 кг.

Таблица 1.

Таблица 2.

Таблица 3.
