Описание товара

К507

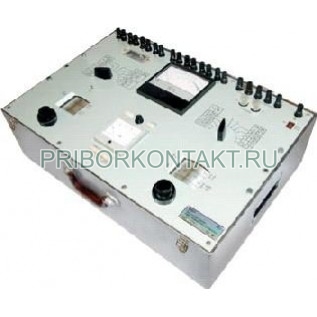

Аппарат (комплект измерительный) К507

(К 507, К-507, k507, k 507, k-507)

Аппарат (комплект измерительный) К507 предназначен для поверки дифференциально-нулевым методом измерительных трансформаторов тока и напряжения классов точности 0,05; 0,1; 0,2; 0,5; 1; 3; 10 с номинальными вторичными токами 1А; 2А; 2,5А и 5А и с номинальными вторичными напряжениями 100В; 150В и 200В активной и реактивной составляющих сопротивлений и проводимостей во вторичных цепях поверяемых трансформаторов на частоте 50Гц.

Аппараты (комплекты измерительные) К507 предназначены для поверки дифференциально-нулевым методом измерительных трансформаторов тока и напряжения классов точности 0,05; 0,1; 0,2; 0,5; 1; 3; 10 с номинальными вторичными токами 1; 2; 2,5 и 5 А и с номинальными вторичными напряжениями 100; 150 и 200 В активной и реактивной составляющих сопротивлений и проводимостей во вторичных цепях поверяемых трансформаторов на частоте 50 Гц. Аппарат К507 дает возможность измерять в процессе поверки трансформаторов активную и реактивную составляющие сопротивлений и проводимостей во вторичных цепях поверяемых трансформаторов.

Кроме того, Аппарат К507 может быть использован а качестве прямоугольно-координатного потенциометра переменного тока для изме­рения напряжений до 5 мВ.
Аппараты К507 изготавливаются для эксплуатации в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от +10 до +85°С и относительной влажности до 80% ( ври температуре +30°С).

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ
Пределы измерения погрешностей при поверке измерительных трансформаторов и пределы допускаемых основных погрешностей аппарата К507 указаны в табл. 1

Таблица 1.
Обозначение предела измерения Предел измерения погрешности Предел допускаемой основной погрешности аппарата К507 при вторичных токах трансформаторов тока от 0,5А до 6А и при вторичных напряжениях трансформаторов напряжения от 50В до 240В
токовой и напряжения, % угловой, мин
токовой и напряжения, % угловой, мин
0,1 ± 0,1

- 3,5

+ 6,5
 ± 0,001 ± 0,1
0,3 ± 0,3

- 10

+ 20
 ± 0,003 ± 0,3
1 ± 1

- 35

+ 65
 ± 0,01 ± 1
3 ± 3

- 100

+ 200
 ± 0,03 ± 3
10 ± 10

- 350

+ 650
 ± 0,10 ± 10
ПРИМЕЧАНИЕ. При токах от 0,1 до 0,5А і при напряжениях от 20 до 50В допускаемые значения погрешностей аппарата К507 на всех пределах измерения в два раза больше указанных в табл.1,2 и 3.
Пределы измерения сопротивлений и пределы допускаемых погрешностей аппарата К507 при измерении сопротивлений в процессе поверки трансформаторов тока приведены в табл.2.
Таблица 2.
Обозначение предела измерения Предел измерения составляющих сопротивления, Ом Предел допускаемой основной погрешности аппарата К507 при вторичных токах трансформаторов тока от 0,5А до 6А, Ом
активной реактивной
0,3 0,3 0,6 ± 0,005
1 1 2 ± 0,02
3 3 6 ± 0,05
10 10 20 ± 0,2
30 30 60 ± 0,5
100 100 200 ± 2
Пределы измерения проводимостей и пределы допускаемых погрешностей аппарата К507 при измерении проводимости в процессе поверки трансформаторов напряжения указаны в табл.3.
Таблица 3.
Обозначение предела измерения Предел измерения составляющих проводимости, См Предел допускаемой основной погрешности аппарата К507 при вторичных напряжениях от 50 до 240 В, См
активной реактивной
емкостной индуктивной
3 · 10-4 3 · 10-4 6 · 10-4 3 · 10-4 ± 0,5 · 10-5
10 · 10-4 10 · 10-4 20 · 10-4 10 · 10-4 ± 2 · 10-5
30 · 10-4 30 · 10-4 60 · 10-4 30 · 10-4 ± 5 · 10-5
100 · 10-4 100 · 10-4 200 · 10-4 100 · 10-4 ± 20 · 10-5
300 · 10-4 300 · 10-4 600 · 10-4 300 · 10-4 ± 50 · 10-5
Пределы измерения напряжений при использовании аппарата К507 в качестве прямоугольно-координатного потенциометра переменного тока составляют:
до 5мВ - при рабочем токе 5А;
до 2,5мВ - при рабочем токе 2,5А;
до 2мВ - при рабочем токе 2А;
до 1мв - при рабочем токе 1А;
до 3мВ - при рабочем напряжении 200В;
до 1,5мВ - рабочем напряжении 100В.
Пределы допускаемой основной погрешности аппарата К507 при измерении напряжения не превышают ± 2 % от конечного значения шкалы синфазной составляющей напряжения при номинальном рабочем токе (напряжении).
Номинальный диапазон токов аппарата К507 при поверке измерительных трансформаторов тока от 20 до 120% номинального тока. Номинальный диапазон напряжений аппарата К507 при поверке измерительных трансформаторов напряжения от 20 до 120% номинального напряжения.
Пределы допускаемой основной погрешности ампервольтметра не превышают 0,5 % от конечного значения рабочей части шкалы. Рабочий диапазон ампервольтметра при измерении тока от 10 до 40% и от 20 до 120% номинального тока. Рабочий диапазон ампервольтметра при измерении напряжения от 20 до 120% номинального тока.
Срабатывание устройств сигнализации неправильного включения:
при поверке трансформаторов тока 1-2 А
при поверке трансформаторов напряжения 45-70 В.
Нормальная область частот нульиндикатора от 30 до 61 Гц. Избирательность нульиндикатора по 3-ей гармонике не ниже 60 дБ. Отклонение напряжений входного сигнала нульиндикатора вызывающее отклонение указателя на 100 и 10% максимального значения не более 35 дБ.
Чувствительность аппарата К507 со встроенным нульиндикатором не менее 10 мм его шкалы при расстройке уравновешенной схемы, включенной для поверки трансформаторов тока, на 0,005 % отсчитанных на пределе измерения 0,1% , при силе тока во вторичной цепи образцового и поверяемого трансформатора тока, равной 0,1 А.
Электропитание нульиндикатора осуществляется от сети переменного тока напряжением 220 В частоты 50 Гц. Мощность, потребляемая нульиндикатором, не более 10 В•А. Габаритные размеры аппарата 710 х 480 х 240 мм. Масса, до 24 кг
