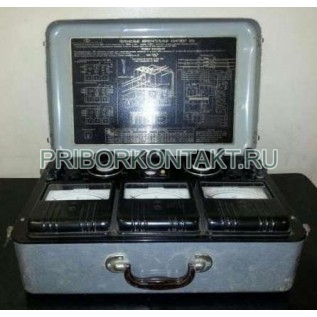

Комплект измерительный К50 (К-50, К 50, k50, k-50, k 50)

Комплект измерительный К-50 предназначен для измерений силы электрического тока, напряжения, активной и реактивной мощности, в одно- и трехфазных, трех- и четырехфазных цепях.

В корпусе смонтированы приборы амперметр Э59К и вольтметр Э59К, ваттметр Д539К, трансформатор тока, сопротивления, фазоуказатель и пять переключателей.

Прибор комплект измерительный К50 имеет тропическое исполнение К-50Т для работы в закрытых помещениях в условиях тропического климата.

Технические характеристики приборов комплекты измерительные К50:

К прибору придается блок трансформаторов И508М, предназначенный для расширения пределов измерений;

При работе прибора комплект измерительный К50 без блока трансформаторов И508М он имеет нижеуказанные параметры;

Погрешность показаний приборов комплекта:

- в номинальной области частот - ±0,5;

- в расширенной области частот - ±1,0;

Конечные значения диапазонов измерения прибора комплект измерительный К50:

- вольтметра - 150В, 300В, 450В, 600В;

- амперметра - 1А, 2А, 5,5А, 10А, 25А, 50А;

Активное сопротивление последовательной цепи - 1 Ом, 0,2 Ом, 0,06 Ом, 0,02 Ом, 0,01 Ом, 0,006 Ом;

Индуктивность последовательной цепи прибора комплект измерительный К50 - 0,35мГн, 0,07мГн, 0,02мГн, 0,006мГн, 0,002мГн, 0,001мГн;

Номинальные токи с включением трансформатора тока И508М - 100А, 250А, 500А, 600А;

Номинальный ток параллельной цепи - 10,5мА;

Номинальное сопротивление параллельной цепи прибора комплект измерительный К50 (между зажимом фазы и нуля):

- при номинальном напряжении 150В - 14286 Ом;

- при номинальном напряжении 300В - 28571 Ом;

- при номинальном напряжении 450В - 42857 Ом;

- при номинальном напряжении 500В - 57143 Ом;

При работе прибора комплект измерительный К50 с блоком трансформаторов И508М он имеет нижеуказанные параметры;

Погрешность показаний приборов комплекта:

- в номинальной области частот - ±0,7;

- в расширенной области частот - ±1,4;

cosφ=1;

Время успокоений приборов комплекта прибора комплект измерительный К50 - не более 4с;

Нормальная область частот - 45Гц-65Гц;

Расширенная область частот прибора комплект измерительный К50 - 65Гц-1500Гц;

Температура окружающего воздуха - от 0ºС до +35ºС;

Влажность воздуха - до 90%;

Противодействующий момент растяжки ПлСр-20 на 100мм длины - 0,45мг.см/90º;

Натяжение растяжек прибора комплект измерительный К50:

- амперметр, вольтметр - 60+5г;

- ваттметр - 65+5г;

Противодействующий момент пружины прибора комплект измерительный К50:

- амперметр - (9+12,5)мг.см/90º;

- вольтметр ваттметр - (9+14)мг.см/90º;

Номинальная длина шкалы - 110мм;

Номинальные токи, номинальные мощности в номинальных напряжениях прибора комплект измерительный К50 приведены в таблице 1;

Таблица 1 Номинальные токи, номинальные мощности в номинальных напряжениях прибора комплект измерительный К50

Параметры блока трансформаторов И508М приведены в таблице 2;

Таблица 2 Параметры блока трансформаторов И508М

Габариты:

- прибора комплект измерительный К50 - 510х335х170мм;

- блока трансформаторов И508М - 330х115х290мм;

Масса:

- прибора комплект измерительный К50 - 12,2кг;

- блока трансформаторов И508М - 7,5кг;

Изготовитель гарантирует соответствие качества прибора комплект измерительный К50 требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
