К516

К516

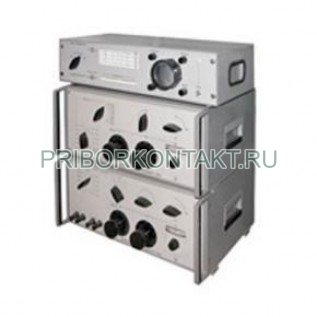

Измерительный блок синфазной цепи К516

Также этот прибор может называться: К 516, К-516, k516, k 516, k-516.

К516 блок измерительный синфазной цепи предназначен для измерения ортогональных составляющих параметров линейных электрических цепей путем сравнения напряжений на элементах этих цепей с компенсирующим напряжением, вырабатываемым синфазной измерительной цепью компенсатора.

Измерительные блоки К516 входят в состав измерительного комплекта К509.

Технические характеристики:

Диапазон частот - от 40 Гц до 10 МГц.

Класс точности К516:

- при частотах от 40 Гц до 60 Гц - 0,1; 0,04;

- при частотах 100 Гц; 150 Гц и 200 Гц - 0,25; 0,1;

- при частотах 400 Гц и 1000 Гц - 0,5; 0,2;

- при частотах 2000 Гц и 4000 Гц - 1; 0,4;

- при частоте 10 МГц - 1,5; 0,6.

Наработка на отказ - не менее 3000 ч.

Габаритные размеры - 490×385×210 мм.

Масса - не более 12 кг.

Синфазный сигнал - составляющая аналогового сигнала, присутствующая с одним знаком, амплитудой и фазой на всех рассматриваемых выводах. Определяется обычно как полусумма напряжений. Можно рассчитать зная величину дифференциального сигнала и величину аналогового сигнала на одном из выводов.

Предприятие-изготовитель предоставляет гарантию соответствия прибора блок К516 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
