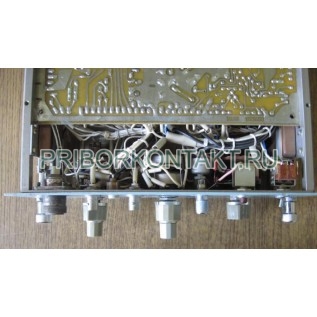

Блок развертки Я40-2700

Я40-2700

Блок развертки Я40-2700

Также это изделие может называться: Я402700, Я40 2700, Ячо-2700, ya40-2700, ya402700, ya40 2700.

Я40-2700 блок развертки предназначен для исследования повторяющихся сигналов при использовании в составе универсальных осциллографов.

Сфера применения: электро- и радиоизмерения в различных областях науки и техники при проведении исследовательских и испытательных работ в лабораторных и производственных условиях.

Блоки Я40-2700 предназначены для совместного использования с осциллографами С1-70, С1-74, С8-12, С8-13, С8-14.

Технические характеристики Я40-2700:

Диапазон значений с шагом изменения, кратным 1, 2, 5 - от 0,1 нс/дел. до 5 мкс/дел.

Погрешность:

- усредненная по 10 делениям шкалы - ±5%;

- усредненная по 4 делениям шкалы при коэффициентах развертки от 1 нс/дел. до 5 мкс/дел. - ±8%;

- усредненная по 10 делениям шкалы при коэффициентах развертки от 0,1 нс/дел. до 0,5 нс/дел. - ±10%.

Импульсные сигналы синхронизации:

- длительность сигналов - не менее 1 нс;

- длительность фронта - не более 50 нс;

- амплитуда - от 100 мВ до 1 В;

- диапазон частот - от 50 Гц до 50 МГц.

Синусоидальные сигналы синхронизации Я40-2700:

- амплитуда - (75-250)√2 мВ;

- диапазон частот - от 1 МГц до 1 ГГц.

Нестабильность синхронизации:

- в нормальных условиях - не более 0,07 нс ±0,01Тр;

- в рабочих условиях эксплуатации - не более 0,15 нс ±0,01Тр.

Коэффициенты развертки при начальной задержке:

- 90 нс - до 0,01 мкс/дел.;

- 100 нс + 0,1Тр - 0,01 мкс/дел.; 0,1 мкс/дел.; 1 мкс/дел.;

- 100 нс + 0,5Тр - 0,02 мкс/дел.; 0,2 мкс/дел.; 2 мкс/дел.;

- 100 нс + 0,2Тр - 0,05 мкс/дел.; 0,5 мкс/дел.; 5 мкс/дел.

Наибольшее значение регулируемой задержки с коэффициентом развертки:

- от 0,1 нс/дел. до 10 нс/дел. - 50 нс;

- от 20 нс/дел. до 100 нс/дел. - 500 нс;

- от 200 нс/дел. до 1 мкс/дел. - 5 мкс;

- от 2 мкс/дел. до 5 мкс/дел. - 50 мкс.

Плавно регулируемая плотность точек блока Я40-2700 - от 5 точек/дел. до 100 точек/дел.

Пилообразное напряжение положительной полярности с размахом не менее 10 В при длительности 1 мс и более на нагрузке - 10 кОм.

Импульсы синхронизации положительной полярности с амплитудой не менее 0,8 В на нагрузке 50 Ом, длительностью более 100 нс и длительностью фронта - не более 35 нс.

Постоянное напряжение 1 В на нагрузке 50±0,5 Ом с погрешностью - ±1,5%.

Напряжение питающей сети - 220±22 В.

Частота питающей сети - 50±0,5 Гц.

Содержание гармоник - до 5%.

Габаритные размеры - 88×232×242 мм.

Масса - не более 3 кг.

Условия эксплуатации Я40-2700:

Температура окружающей среды - от 278 К до 313 К (от +5° С до +40° С).

Относительная влажность воздуха при 303 К (+30° С) - до 95%.
