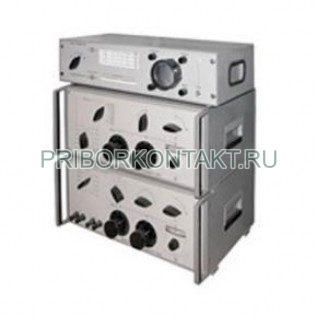

Измерительный блок квадратурной цепи К517

Также этот прибор может называться: К 517, К-517, k517, k 517, k-517.

К517 блок измерительный квадратурной цепи предназначен для измерения ортогональных составляющих параметров линейных электрических цепей путем сравнения напряжений на элементах этих цепей с компенсирующим напряжением, вырабатываемым квадратурной измерительной цепью компенсатора.

Измерительные блоки К517 входят в состав измерительного комплекта К509.

Технические характеристики:

Диапазон частот - от 40 Гц до 10 МГц.

Класс точности К517:

- при частотах от 40 Гц до 60 Гц - 0,1; 0,04;

- при частотах 100 Гц; 150 Гц и 200 Гц - 0,25; 0,1;

- при частотах 400 Гц и 1000 Гц - 0,5; 0,2;

- при частотах 2000 Гц и 4000 Гц - 1; 0,4;

- при частоте 10 МГц - 1,5; 0,6.

Наработка на отказ - не менее 3000 ч.

Габаритные размеры - 490×385×210 мм.

Масса - не более 14 кг.

Квадратурный сигнал - двухмерный сигнал, значение которого в некоторый момент времени может быть задано одним комплексным числом, содержащим две части, которые мы называем действительной частью и мнимой частью.

Предприятие-изготовитель предоставляет гарантию соответствия прибора блок К517 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
