Ш1-9

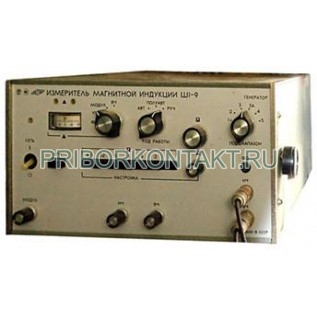

Измеритель магнитной индукции Ш1-9 (Ш19, Ш1 9)

Переносной прибор, предназначенный для измерения индукции постоянных полей магнитов, электромагнитов и соленоидов с высокой точностью в лабораторных и цеховых условиях.

Диапазон измерения: от 25 до 2500 мТл.

Измерители магнитной индукции Ш1-9 представляют собой переносной прибор, предназначенный для измерения индукции постоянных полей магнитов, электромагнитов и соленоидов с высокой точностью в лабораторных и цеховых условиях.

Рабочие условия эксплуатации прибора Измеритель магнитной индукции Ш1-9:

- температура окружающей среды от 278 до 313 К (от 5 до 40° С);

- относительная влажность воздуха до 98% при температуре 298 К (25° С);

- атмосферное давление от 60 до 106 кПа (от 450 до 800 мм рт. ст.); напряжение питающей сети (220±22) В, частотой (50±0,5) Гц.

Диапазон измерения магнитной индукции постоянных магнитных полей - от 25 до 2500 мТл в межполюсных зазорах постоянных магнитов и электромагнитов. Весь диапазон измеряемых индукций перекрывается пятью сменными преобразователями. Пределы измерения магнитной индукции для каждого преобразователя с учетом перекрытия и запаса по краям диапазона:

Диапазон измерения магнитной индукции полей соленоидов от 57 до 700 мТл. Весь диапазон измеряемых индукций перекрывается двумя сменными преобразователями. Пределы измерения для каждого преобразователя с учетом перекрытия и запаса по краям диапазона:

Прибор Ш1-9 имеет встроенный цифровой индикатор отсчета вели чины измеряемого магнитного поля в единицах магнитной индукции, а также выход для подключения внешнего частотомера. При этом разность результатов измерения частоты встроенным цифровым индикатором и частотомером не превышает ±(0,003+0,1/В_изм) % где В_изм - показания цифрового индикатора.

Прибор Ш1-9 имеет встроенный осциллографический индикатор для наблюдения сигнала ЯМР, а также выход для подключения внешнего осциллографа. При этом разность показаний при работе с осциллографом и внутренним индикатором сигнала ЯМР не превышает ±0,003% от измеряемого значения магнитной индукции.

Прибор Ш1-9 обеспечивает измерение магнитной индукции в полях с неоднородностью до 0,05% на 1 см. При этом отношение сигнала к шуму не менее 1,5. Погрешность при измерении магнитной индукции не превышает:

1) ±(0,01 + 0,1/В_изм) % при неоднородности магнитного поля не более 0,02 % на 1 см, где В_изм - измеряемая магнитная индукция, мТл;

2) ±0,1% при неоднородности магнитного поля в пределах (0,02-0,05)% на 1 см.

Прибор Ш1-9 обеспечивает контроль уровня напряжения высокой частоты, контроль УПТ, тока модуляции и выходного напряжения фазового детектора, а также контроль калибровки цифрового индикатора и установки луча осциллографического индикатора. Максимальная индукция поля модуляции, создаваемого преобразователями, не менее 1 мТл. Прибор Ш1-9 обеспечивает автоматическое поддержание условий ЯМР при изменении магнитной индукции на ±0,05% для значений магнитной индукции от 100 до 700 мТл при неоднородности поля не более 0,02% на 1 см и отношении сигнала к шуму не менее 5. При этом погрешность измерения магнитной индукции не превышает ±0,02%.

Прибор Ш1-9 обеспечивает автоматический поиск сигнала ЯМР при измерении магнитной индукции постоянных магнитных полей от 50 до 500 мТл в межполюсных зазорах постоянных магнитов и электромагнитов при неоднородности поля не более 0,02% на 1 см и отношении сигнала к шуму не менее 5.

Прибор Ш1-9 обеспечивает полуавтоматический поиск сигнала ЯМР при измерении магнитной индукции постоянных магнитных полей от 50 до 500 мТл в межполюсных зазорах постоянных магнитов и электромагнитов. Прибор Ш1-9 обеспечивает на гнездах ФД "?" управляющее напряжение для системы стабилизации полей электромагнитов не менее плюс 1В и не более минус 1В при нагрузке 1кОм и отношении сигнала к шуму не менее 5.

Значение частоты выходного напряжения на гнезде "5 МГц" равно (5±25·10^-6) МГц. Прибор Ш1-9 обеспечивает технические характеристики по истечении времени установления рабочего режима, равного 15 мин.

Прибор Ш1-9 допускает непрерывную работу в рабочих условиях в течение 8 ч при сохранении своих технических характеристик.

Время непрерывной работы не включает в себя время установления рабочего режима.

Питание прибора Ш1-9 осуществляется от сети переменного тока напряжением (220±22) В, частотой (50±0,5) Гц.

Мощность, потребляемая от сети при номинальном напряжении, не более 120 ВА.

Габаритные размеры, мм, не более:

- генератора - 330x223x338;

- индикатора - 330x183x338;

- ящика укладочного для генератора - 580x301x446;

- ящика укладочного для индикатора - 580x301x446;

- ящика транспортного для генератора -752х532х560;

- ящика транспортного для индикатора - 752x532x560.

Масса, кг, не более:

- генератора - 13;

- индикатора - 10;

- генератора и комплекта ЗИП в транспортном ящике - 70;

- индикатора в транспортном ящике - 60.
