Ш1-1

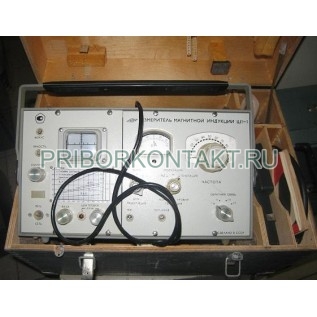

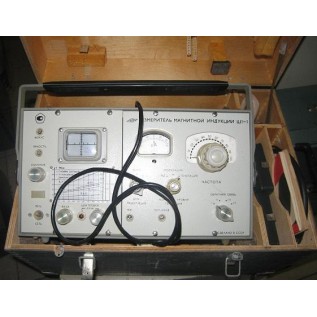

Измеритель магнитной индукции Ш1-1 (Ш11, Ш-1-1, Ш 1 1, Ш1 1)

Измеритель магнитной индукции Ш1-1 предназначен для измерений магнитной индукции.

Технические характеристики изделий измерители магнитной индукции Ш1-1:

Измеряет:

- магнитную индукцию постоянных магнитных полей от 0,025Т до 2,5Т;

- магнитную индукцию полей соленоидов от 0,057Т до 0,7Т;

Прибор измеритель магнитной индукции Ш1-1 обеспечивает измерение магнитной индукции в полях с неоднородностью до 0,05% на 1см;

Погрешность при измерении магнитной индукции не превышает:

- ±0,01% - при неоднородности магнитного поля не более 0,02% на 1см;

- ±0,1% - при неоднородности магнитного поля в пределах 0,02%-0,05% на 1см;

Прибор измеритель магнитной индукции Ш1-1 обеспечивает автоматическое поддержание условий ядерного магнитного резонанса (ЯМР) при измерении магнитной индукции на ±0,05% для значений магнитной индукции от 0,1Т до 0,7Т при неоднородности магнитного поля не более 0,02% на 1см и отношении сигнала к шуму не менее 5;

Погрешность измерения магнитной индукции при этом не превышает ±0,02%;

Максимальная индукция поля модуляции, создаваемого датчиками прибора измеритель магнитной индукции Ш1-1, - не менее 0,001Тл;

Прибор обеспечивает на клеммах ВЫХОД и «?» управляющее напряжение для систем стабилизации полей электромагнитов не менее +1В и не более -1В на нагрузке 1 кОм при отношении сигнала к шуму сигнала ЯМР не менее 5;

Напряжение выхода прибора измеритель магнитной индукции Ш1-1 на частотомер на нагрузке 50 кОм при шунтирующей ёмкости 100пФ - не менее 0,1В;

Прибор сохраняет свои характеристики в пределах установленных норм при питании его от сети переменного тока напряжением 220В±22В частотой 50Гц±0,5Гц и содержанием гармоник до 5%;

Мощность, потребляемая прибором измеритель магнитной индукции Ш1-1 от сети при нормальном напряжении, - не более 30В·А;

Прибор обеспечивает свои технические характеристики в пределах установленных норм после времени установления рабочего режима, равного 15 минутам;

Прибор измеритель магнитной индукции Ш1-1 допускает непрерывную работу в рабочих условиях в течение 8 часов при сохранении своих технических характеристик в пределах установленных норм;

В прибое имеется встроенный счетчик времени наработки емкостью не менее 2500 часов;

Габариты прибора измеритель магнитной индукции Ш1-1 - 386х260х315мм;

Масса - 15кг;
