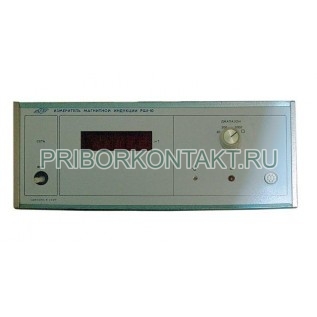

Измеритель магнитной индукции РШ1-10

Также этот прибор может называться: Ш1-10; РШ110, РШ-1-10, РШ 1 10, РШ1 10

Измеритель магнитной индукции РШ1-10 (на эффекте Холла) предназначен для:

- Автоматизация процесса измерения;

- Цифровая индикация измеряемой величины в единицах магнитной индукции;

- Вывод результатов измерения в цифровом коде на внешние регистрирующие устройства;

Прибор измеритель магнитной индукции РШ1-10 представляет собой магнитометр Холла и предназначен для измерения индукции постоянных магнитных полей магнитов, электромагнитов и соленоидов.

Измеритель позволяет измерять магнитные поля магнитов и соленоидов. Обеспечивает вывод результатов измерения на внешние регистрирующие и исполнительные устройства.

В приборе измеритель магнитной индукции РШ1-10 имеется четырехзначный цифровой индикатор, отградуированный в единицах магнитной индукции. Имеется индикатор полярности магнитного поля.

Для измерения магнитного поля используется эффект Холла. Напряжение Холла, пропорциональное измеряемой магнитной индукции, после усиления и детектирования абсолютного уровня преобразуется в двоично-десятичный код, поступающий на цифровое устройство индикации результатов измерения и разъем для подключения внешних регистрирующих устройств.

Прибор измеритель магнитной индукции РШ1-10 автоматически производит выбор и переключение пределов измерения, определение полярности магнитного поля; контроль работоспособности цифрового индикатора. Отсчет измеряемой величины в единицах магнитной индукции.

Технические характеристики приборов измерители магнитной индукции РШ1-10:

Диапазон измерения магнитной индукции:

- 0,01Тл-2Тл (магниты и электромагниты);

- 0,01Тл-0,3Тл (соленоиды).

Основная погрешность измерения магнитной индукции прибором измеритель магнитной индукции РШ1-10:

- ±(1,5+10/Визм)% - 0,01Тл-0,1Тл;

- ±1,5% - свыше 0,1мТл,

где Визм - измеряемая магнитная индукция, мТл.

Питание - 220В±22В, 50Гц±0,5Гц или 220В±11В, 400 (+28/-12)Гц.

Потребляемая прибором измеритель магнитной индукции РШ1-10 мощность - не более 50В?А.

Масса прибора измеритель магнитной индукции РШ1-10 - 8кг.

Габариты - 304х133х320мм.
