Измеритель магнитной индукции Ш1-7

Ш1-7

Измеритель магнитной индукции Ш1-7

Также этот прибор может называться: Ш17, Ш1 7, sh1-7, sh17, sh1 7.

Ш1-7 измеритель магнитной индукции предназначен для измерения магнитной индукции постоянных магнитных полей.

Сфера применения: лабораторные и цеховые условия.

Технические характеристики Ш1-7:

Диапазон измерения индукции:

- при измерении зондом «С» - от 0,01 Тл до 0,3 Тл;

- при измерении зондом «М» - от 0,01 Тл до 1,6 Тл.

Основная погрешность измерения Ш1-7:

где В - измеряемое значение индукции.

Дополнительная погрешность прибора в диапазоне температур от 243° К до 323° К (от -30° С до +50° С) - не более - ±(0,01 В + 0,0001)Т на 10° С.

Напряжение сети переменного тока - 220 В ±10%.

Частота сети переменного тока - 50 Гц ±1%.

Содержание гармоник - до 5%.

Потребляемая мощность - не более 30 В·А.

После включения прибор обеспечивает нормальную работу через - 15 мин.

Прибор обеспечивает непрерывную работу включая время прогрева в течение - 8 ч.

Среднее время безотказной работы измерителя Ш1-7 - 1500 ч.

Габаритные размеры:

- прибора - 390×230×215 мм;

- рабочей части зонда «М» - 3×8×120 мм;

- зонда «С» - 8×500 мм.

Масса:

- прибора - не более 8 кг;

- зонда «М» - не более 0,24 кг;

- зонда «С» - не более 0,35 кг.

На передней панели Ш1-7 размещены следующие органы управления:

- тумблер включения сети с подсветкой «СЕТЬ»;

- отсчетное устройство «ОТСЧЕТ ИНДУКЦИИ Т»;

- переключатель диапазонов «ПРЕДЕЛЫ»;

- стрелочный индикатор;

- ручка «УСТ. НУЛЯ»;

- кнопка «КОНТРОЛЬ»;

- тумблер «ИЗМЕРЕНИЕ».

На задней стороне расположены:

- разъем для подключения зондов «М» или «С»;

- держатель предохранителя.

Условия эксплуатации:

Рабочие:

Температура окружающего воздуха - от 243° К до 323° К (от -30° С до +50° С).

Относительная влажность воздуха при температуре +25° С - до 95%.

Атмосферное давление - 100 000±4000 Н/м² (750±30 мм рт. ст.).

Нормальные:

Температура окружающего воздуха - 293±5° К (+20±5° С).

Относительная влажность при температуре воздуха 293±5° К - 65±15%.

Атмосферное давление - 100 000±4000 Н/м² (750±30 мм рт. ст.).

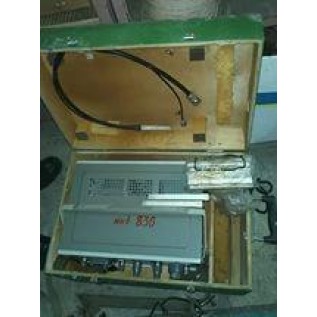

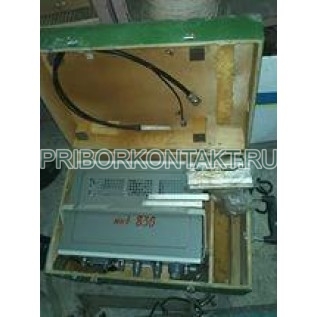

Измерители Ш1-7 представляют собой настольные переносные приборы. Основу каркаса составляют передняя и задняя рамы, скрепленные между собой угольниками. Каркас закрыт легкими алюминиевыми обшивками. Обшивки имеют отверстия, обеспечивающие температурный режим прибора.
