Миллитесламетры Ш1-15У

Ш1-15У

Миллитесламетры Ш1-15У (далее по тексту - миллитесламетры), предназначены для измерений:
- магнитной индукции постоянного магнитного поля;
- среднеквадратичного значения магнитной индукции переменного магнитного поля
независимо от его формы;
- амплитудного значения магнитной индукции переменного магнитного поля;
- амплитудного значения магнитной индукции импульсного магнитного поля
и, кроме того, обеспечивают наблюдение формы переменного или импульсного магнитного поля при подключении внешнего

прибора (например, осциллографа) к аналоговому выходу электронного блока миллитесламетра.

Принцип действия миллитесламетров основан на измерении магнитной индукции с помощью первичного измерительного преобразователя Холла.

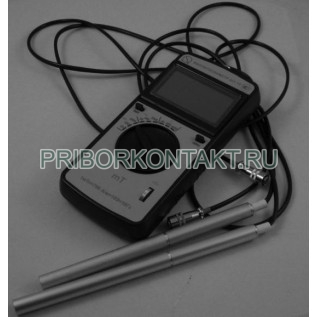

Миллитесламетры состоят из электронного блока, измерительных зондов двух типов («М» и «С») и блока питания, подсоединяемых к электронному блоку при помощи разъёмов.
Электронный блок предназначен для формирования управляющего тока преобразователя Холла, обработки информационных сигналов преобразователя Холла и представления ре¬зультатов измерений в цифровом виде на жидкокристаллическом индикаторе. Кроме того электронный блок имеет аналоговый выход для наблюдения формы исследуемого перемен¬ного или импульсного магнитного поля.
Измерительные зонды различаются расположением преобразователей Холла в конструкции рабочей части измерительного зонда.
Измерительные зонды типа «М» («М» и «Ml») предназначены для измерений магнит¬ной индукции в зазорах магнитных систем либо на поверхности постоянных магнитов (ферромагнитных деталей) и имеют рабочую часть плоской формы. Магниточувствительная ось преобразователя Холла перпендикулярна плоскости рабочей поверхности рабочей части измерительного зонда «М» или «Ml».
Измерительные зонды типа «С» («С», «С1» и «С2») предназначены для измерений магнитной индукции в катушках и соленоидах либо на поверхности постоянных магнитов (ферромагнитных деталей) и имеют рабочую часть цилиндрической формы. Магниточувстви-тельная ось преобразователя Холла совпадает с продольной осью рабочей части измеритель¬ного зонда «С», «С1» или «С2».
Рабочие части измерительных зондов «Ml» и «С1» имеют оболочку из немагнитного металла.
Блок питания, работающий от сети переменного тока напряжением (220 ± 22) В и частотой (50 ± 1) Гц, предназначен для питания миллитесламетров. В качестве встроенного источника питания используются батареи типа «Крона» (1604А или аналогичные).
В зависимости от измеряемых величин и диапазонов их измерений миллитесламетры изготавливаются в семи исполнениях: Ш1-15У, Ш1-15У-01, Ш1-15У-02, Ш1-15У-03, Ш1-15У-04, Ш1-15У-05, Ш1-15У-06.
Миллитесламетры представляют собой носимые приборы, эксплуатируемые в помещениях и в полевых условиях.
По рабочим условиям применения и предельным условиям транспортирования миллитесламетр относится к группе 3 по ГОСТ 22261.
Рабочие условия применения:
- температура окружающего воздуха, °С от плюс 5 до плюс 40,
- относительная влажность воздуха, % до 90 при плюс 25 °С,
- атмосферное давление, кПа от 70 до 106,7.
