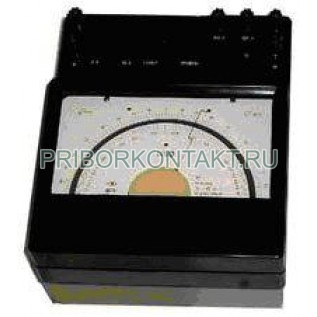

Фазометр Д5782

Фазометр Д5782 (в дальнейшем - фазометр) одно­фазный, электродинамической системы, переносной, экранированный, предназначен для определения в однофазных цепях переменного тока частоты 50Гц и 60Гц угла сдвига фаз между основными гармоническими составляющими тока и напряжения.

Класс точности 0,5.
Номинальные токи 5А; 10А
Номинальные напряжения 100В; 220В; 380В
Диапазон измерения: для значений угла сдвига фаз 0-90-180-270-360?; для значений cos? 1-0-1-0-1.

Фазометры Д5782 (в дальнейшем - фазометры) одно­фазные, электродинамической системы, переносные, экранированные, предназначены для определения в однофазных цепях переменного тока частоты 50 и 60 Hz угла сдвига фаз между основными гармоническими составляющими тока и напряжения

Фазометр Д5782 предназначен для эксплуатации в закрытых сухих отапливаемых помещениях в ус­ловиях умеренного климата при температуре окружающего воздуха от 10 до 35 °С и относительной влажности до 80 % при температуре 30 °С; Фазометр Д5782-04.1 - общеклиматическое исполнение - в закрытых помещениях при температуре от 1 до 45 °С и относительной влажности до 80 % при температуре 25 °С в условиях сухого и влажного тропического климата.

Технические данные:

Класс точности 0,5 по ГОСТ 8039-79.

Номинальные токи и напряжения, нормальная частота:

Предел допускаемой основной погрешности фазометров Д5782, непос­редственно после включения и в течение любого времени непрерывной работы, не превышает ± 0,5% от 180° для шкалы, отградуированной в значениях угла сдвига фаз, и ± 0,5% от длины шкалы, для шкалы, от­градуированной в значениях cos? при этом область изменения тока последовательной цепи от 20 до 100% номинального значения.
Диапазон измерения:

для значений угла сдвига фаз 0-90-180-270-360?;

для значений cos? 1-0-1-0-1.

Собственное потребление последовательной цепи при номинальном токе и нормальной частоте не превышает 5 V·А ;

собственное потребление параллельной цепи при номинальном на­пряжении и нормальной частоте не превышает 8 V·А.

Время установления показаний фазометров Д5782 не превышает 4 c.

Габаритные размеры фазометров Д5782 не превышают 230x280x140 мм.

Масса фазометров не превышает 6,5 кг
