Фазометр Д5781

Фазометр Д5781

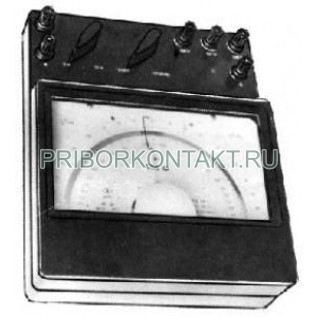

Фазометр Д5781 (Д 5781, Д-5781, D5781) - однофазный переносной экранированный фазометр электродинамической системы. Предназначен для определения в однофазных цепях переменного тока частоты 50 и 60 Гц угла сдвига фаз между основными гармоническими составляющими тока и напряжения, а также для отсчета cos φ.

Ключевые характеристики

• Класс точности: 0,5 (по ГОСТ 8039-79)
• Нормальная частота: 50 Гц (для исполнения Д5781; для ряда применений указывается 50/60 Гц как рабочие частоты)
• Номинальные токи: 5 А; 10 А
• Номинальные напряжения: 100 В; 127 В; 220 В
• Диапазон измерения угла: 0-90-180-270-360°
• Диапазон шкалы cos φ: 1-0-(-1)-0-1 (от +1 через 0 к -1 и обратно)

Исполнения (по вашему фрагменту)

• Д5781 - обозначение: ЗПД.393.047 / ЗПД.393.047-00.10, нормальная частота 50 Гц
• Д5781-04.1 - обозначение: ЗПД.393.047-00.20 (общеклиматическое исполнение)

Метрология

Предел допускаемой основной погрешности непосредственно после включения и в течение любого времени непрерывной работы:

• по шкале угла - не более ±0,5% от 180°;
• по шкале cos φ - не более ±0,5% от длины шкалы.

Условия, при которых нормируется погрешность по току последовательной цепи: область изменения тока от 20% до 100% номинального значения.

Энергопотребление и динамика

• Собственное потребление последовательной цепи (при номинальном токе и нормальной частоте): не более 5 В·А
• Собственное потребление параллельной цепи (при номинальном напряжении и нормальной частоте): не более 8 В·А
• Время установления показаний: не более 4 с

Условия эксплуатации

• Д5781: закрытые сухие отапливаемые помещения, умеренный климат, температура 10-35 °C, влажность до 80% при 30 °C
• Д5781-04.1: закрытые помещения, температура 1-45 °C, влажность до 80% при 25 °C; пригоден для условий сухого и влажного тропического климата

Габариты и масса

• Габаритные размеры: не более 230x280x140 мм
• Масса: не более 6,5 кг
