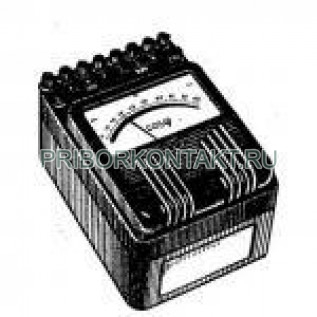

Фазометр трехфазный Д510

Также этот прибор может называться: Д-510, Д 510.

Д510 фазометр трехфазный предназначается для измерения коэффициента мощности (cos φ) в трехфазных цепях переменного тока с номинальной частотой 50 Гц при симметричной нагрузке фаз и симметричном напряжении.

Класс точности - 1,0.

Фазометры представляют собой переносные технические двухпредельные по току и напряжению приборы электродинамической системы с непосредственным отсчетом. Конструктивно Д510 оформлены в деревянных корпусах со съемной крышкой, оклеенных дерматином.

Технические характеристики Д510:

Номинальное напряжение - 127 В; 220 В.

Изменение показаний прибора, вызванное изменением температуры от (20±5)° С - не более ±1,0% на каждые 10° изменения температуры.

Изменение показаний от влияния внешних магнитных полей напряженностью 5е - не более ±1,0% от верхнего предела измерения.

Шкала фазометра - однорядная; с зеркальным отсчетом.

Длина шкалы - 150 мм.

Рабочая часть - 100%.

Рабочее положение Д510 - горизонтальное.

Потребляемая мощность:

- последовательной цепи - 3,5 Вт;

- параллельной цепи при напряжении 127 В - 10 Вт;

- параллельной цепи при напряжении 220 В - 15 Вт.

Сопротивление изоляции - не менее 20 МОм.

Испытательное напряжение:

- между конусом и электрическими цепями прибора - 2 кВ;

- между последовательной и параллельной цепями - 0,6 кВ.

Габаритные размеры - 240×325×180 мм.

Масса фазометра Д510 - не более 6 кг.

Стрелка - металлическая, ножевидная.

Подвижная система укреплена на стальных кернах с агатовыми подпятниками.

Переключение пределов измерения по току производится переключателем, переключение по напряжению - при помощи зажимов, расположенных на лицевой стороне фазометра.

Условия эксплуатации Д510:

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность - до 80%.

Фазометры Д510 применяются по назначению в цеховой практике.
