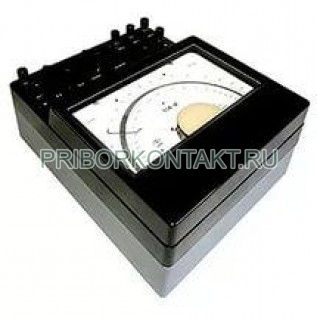

Фазометр Д5000

Фазометр Д5000 (Д 5000, Д-5000)

Предназначен для применения в схемах с разделенными цепями тока и напряжения в качестве образцового при по­верке однофазных фазометров частоты 50 Гц, градуированных в электрических гра­дусах угла сдвига фаз основных гармонических составляющих тока и напряжения и косинусах этого угла.
Номинальные токи 5А, 10А
Номинальные напряжения 100В, 127В, 220В
Диапазон измерений угла сдвига фаз
в электрических градусах0-90-180-270-360
в значениях cosφ 1-0-1-0-1
Класс точности 0,2

Фазометры Д5000 предназначены для применения в схемах с разделенными цепями тока и напряжения в качестве образцового при по­верке однофазных фазометров частоты 50 Гц, градуированных в электрических гра­дусах угла сдвига фаз основных гармонических составляющих тока и напряжения и косинусах этого угла.

Основные технические данные и характеристики

Фазометр Д5000 соответствует классу точности 0,2 по ГОСТ 8039-79.

Диапазон измерений угла сдвига фаз в электрических градусах 0-90-180-270-360.

Диапазон измерений в значениях cosφ 1-0-1-0-1.

Номинальные токи 5 и 10 А.

Номинальные напряжения 100, 127 и 220 В.

Нормальная частота 50 Гц.

Мощность, потребляемая в последовательной цепи, не более 5 В·А. Мощность, потребляемая в параллельной цепи, не более 8 В·А.

Время успокоения подвижной части фазометра Д5000 не более 4 с.

Фазометр Д5000 является восстанавливаемым, ремонтируемым изделием. Средний срок службы Фазометра Д5000 до предельного состояния 10 лет. Предельным считать состояние, при котором технико-экономические использование фазометра Д5000 нецелесообразно.

Габаритные размеры не более 230х280х140 мм.

Масса фазометра Д5000 не более 7,0 кг.

Содержание драгоценных материалов:

золота- 0,00216 г;

палладия - 0,019 г.

Содержание цветных металлов и сплавов:

медь и ее сплавы - 1559 г;

алюминий и его сплавы - 1023 г.
