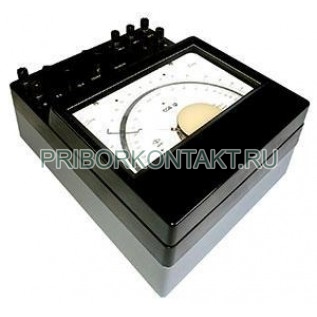

Фазометр Д578

Фазометр Д578

Д578 - четырехквадрантный фазометр электродинамической системы для однофазных сетей переменного тока нормальной частоты 50 или 60 Гц. Прибор предназначен для определения угла сдвига фаз между основными гармоническими составляющими тока и напряжения и для контроля коэффициента мощности cos φ. Варианты обозначения: Д 578, Д-578.

Назначение и применение

Фазометр Д578 применяют при наладке и контроле режимов однофазных цепей, при испытаниях электроустановок и измерениях параметров нагрузки, когда требуется оперативно оценивать фазовый угол и cos φ. Четырехквадрантное исполнение позволяет работать во всех квадрантах фазовой диаграммы и корректно отображать знак cos φ в диапазоне от +1 до -1.

Измеряемые величины

• угол сдвига фаз между током и напряжением;
• коэффициент мощности cos φ.

Диапазоны измерений

• угол сдвига фаз: 0-90-180-270-360 электрических градусов;
• cos φ: от +1 через 0 до -1.

Модификации и номинальные параметры

Конструкция и эксплуатационные особенности

• Отсчетное устройство - стрелочный указатель.
• Шкала фазометра - 180-градусная, неравномерная.
• Длина шкалы, проградуированной в cos φ - 240 мм.
• Подвижная часть укреплена на кернах и подпятниках.
• Время установления показаний - не более 4 с.

Потребляемая мощность

• последовательная цепь при номинальном токе и нормальной частоте - не более 5 В·А;
• параллельная цепь - не более 8 В·А.

Условия эксплуатации

• температура окружающего воздуха: от 10 до 35 °C;
• относительная влажность: до 80% при 30 °C.

Габариты и масса

Нормативная документация

• соответствие ГОСТ 8039-79;
• соответствие ТУ 25-04.3073-76.
