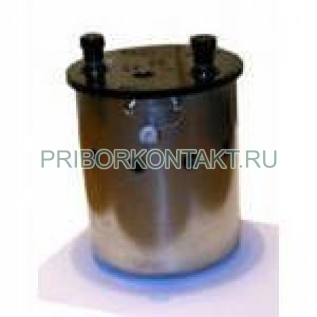

Нормальный элемент Х482

Основные технические характеристики н.э. Х482 соответствуют данным, приведенным в таблице.

Значение э.д.с. при температуре 20°С, В		Отклонение э.д.с. за 1 год, мкВ, не более	Температура в условиях применения, °С
при выпуске из производства	при эксплуатации		нормальных	рабочих
От 1,018590 до 1,018700	От 1,018540 до 1,018730	±10	20±1	18-20

Еt_i = Еt-a(t_i-t)-b(t_i-t)²-c(t_i-t)³, (1) где Еt_i,— э.д.с. н.э. Х482 при температуре t_i, В;

Еt— э.д.с. н.э. Х482 при температуре t, В;

t — температура поверки н.э., 20°С;

t_i,— значение температуры, для которого вычисляется э.д.с, °С;

а, b, с — постоянные, определяемые для температуры поверки 20°С, а = 40,6·10^-6 В/°C, b = 0,95·10^-6 В/°С², с = 0,01·10^-6 В/°С³. Отклонение (?Е) измеренного значения э.д.с. н.э. от значения, рассчитанного по формуле (1), определяется по формуле:

?Е??(t_i-t) (2)

где ?—допускаемое отклонение э.д.с. на 1 °С, которое не должно превышать 2 мкВ/°С в диапазоне температур от 20 до 22°С и 3 мкВ/°С в диапазоне температур от 18 до 20°С.

Внутреннее сопротивление н.э. Х482 постоянному току при выпуске из производства не более 1000 Ом. Увеличение внутреннего сопротивления н.э. Х482 в течение первого года службы не более 500 Ом, в течение всего срока службы — не более 1000 Ом.

Сопротивление изоляции между электрической цепью н.э. Х482 и его корпусом в рабочих условиях применения и относительной влажности воздуха не более 80% не менее 50 ГОм.

Электрическая изоляция между электрической цепью и корпусом н.э. Х482 при температуре в рабочих условиях применения и относительной влажности воздуха не более 80% выдерживает в течение 1 мин действие испытательного напряжения 250В практически синусоидальной формы и частоты 50 Гц.

Площадь электродов (поперечного сечения ветвей стеклянной оболочки) не более 80 мм². Суммарное содержание драгоценных материалов: Пл - 99,9 — 0,03965 г. Суммарное содержание цветных металлов, кг: алюминий Д16А – 0,018; медь и сплавы на медной основе: медь М1 – 0,0002; проволока медная ММ — 0,55; латунь ЛС59-1 — 0,020. Габаритные размеры н.э. не более ?95х130мм. Масса н.э. не более 1 кг.
