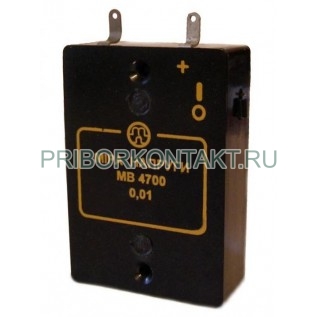

Нормальный элемент МЭ4700

Нормальные элементы МЭ4700

Нормальный ненасыщенный элемент МЭ4700 класса 0,01 ГОСТ 1954-82 применяется в качестве меры электродвижущей силы (э.д.с.) в стационарных и переносных электроизмерительных приборах и устройствах.

Значение э.д.с. при температуре 20 °С при:

выпуске из производства от 1,019000 до 1,019600 В;

эксплуатации от 1,018800 до 1,019600 В.

Допустимое отклонение э.д.с. за 1 год. не более ±100 мкВ. Температура в условиях применения: нормальных (20±5) °С; рабочих от 5 до 50 °С. Относительная влажность воздуха, не более 80%. Температура поверки н. э. 20 °С.

Средний температурный коэффициент в диапазоне температур от 10 до 40 °С не превышает 5 мкВ/ °С, а в диапазоне температур от 5до 10°С и от 40 до 50 °С - 10мкВ/°С.

Внутреннее сопротивление прибора Нормальный элемент МЭ4700 постоянному току при выпуске из производства, не более 1000 Ом. Увеличение внутреннего сопротивления н. э. МЭ4700 в течении первою года службы, не более 500 Ом, в течение всего срока службы - не более 1000 Ом.

Сопротивление изоляции между электрической цепью н.э. МЭ4700 и его корпусом в рабочих условиях применения не менее 10 ГОм. Электрическая изоляция между электрической цепью и тепловыравнивающим и предохраняющим оболочку корпусом н. э. МЭ4700 в рабочих условиях применения выдерживает в течении 1 мин. действие испытательного напряжения 250 В практически синусоидальной формы и частоты 50 Гц.

Площадь электродов (поперечного сечения ветвей стеклянной Н-образной оболочки) не менее 50 мм². Вероятность безотказной работы за время 8760 ч в рабочих условиях применения не менее 0,87. Габаритные размеры не более 78x47x24 мм. Масса не более 0,15 кг.

Суммарное содержание драгоценных материалов в приборе Нормальный элемент МЭ4700: Пл-99.9 - 0,0354477 г. Суммарное содержание цветных металлов: проволока медная ММ0.25 - 0,09 г; латунь Л63 - 2,5 г.

Примечание: Сведения о местах расположения составных частей, которые содержит цветные металлы, предприятие-изготовитель высылает по требованию потребителя.
