Х480

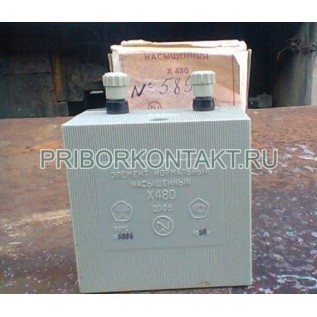

Нормальный элемент Х480 насыщенный (Х 480, Х-480, x480, x-480, x 480)
Мера электродвижущей силы (ЭДС): используется при точном измерении ЭДС и напряжений.
Значение ЭДС: 1,018540В – 1,018730В
Класс точности: 0,005

Нормальные элементы (н.э.) Х480 насыщенные класса 0,005 ГОСТ 1954-82 применяются в качестве меры электродвижущей силы (э.д.с.) в стационарных электроизмерительных устройствах.

Технические характеристики

Основные технические характеристики н.э. Х480 соответствуют данным, приведенным в таблице.

Температура поверки н.э. 20°С. Значение э.д.с. н.э. Х480 при нормальных рабочих условиях и отличных от условий поверки определяют по формуле:

Еt_i = Еt-a(t_i-t)-b(t_i-t)²-c(t_i-t)³, (1)

где Еt_i,— э.д.с. н.э. Х480 при температуре t_i, В;

Еt— э.д.с. н.э. Х480 при температуре t, В;

t — температура поверки н.э., 20°С;

t_i,— значение температуры, для которого вычисляется э.д.с, °С;

а, b, с — постоянные, определяемые для температуры поверки 20°С, а = 40,6·10^-6 В/°C, b = 0,95·10^-6 В/°С², с = 0,01·10^-6 В/°С³. Отклонение (ΔЕ) измеренного значения э.д.с. н.э. от значения, рассчитанного по формуле (1), определяется по формуле:

|ΔЕ|≤|Δ((t_i-t))| (2)

где Δ—допускаемое отклонение э.д.с. на 1 °С, которое не должно превышать 2 мкВ/°С в диапазоне температур от 20 до 40°С и 3 мкВ/°С в диапазоне температур от 10 до 20°С.

Внутреннее сопротивление н.э. Х480 постоянному току при выпуске из производства не более 1000 Ом. Увеличение внутреннего сопротивления н.э. Х480 в течение первого года службы не более 500 Ом, в течение всего срока службы — не более 1000 Ом.

Сопротивление изоляции между электрической цепью н.э. Х480 и его корпусом в рабочих условиях применения и относительной влажности воздуха не более 80% не менее 10 ГОм.

Электрическая изоляция между электрической цепью и корпусом н.э. Х480 при температуре в рабочих условиях применения и относительной влажности воздуха не более 80% выдерживает в течение 1 мин действие испытательного напряжения 250В практически синусоидальной формы и частоты 50 Гц.

Площадь электродов (поперечного сечения ветвей стеклянной оболочки) не более 60 мм². Суммарное содержание драгоценных материалов: Пл - 99,9 — 0,028322 г. Суммарное содержание цветных металлов, кг: медь и сплавы на медной основе: проволока медная ММ — 0,0002; латунь ЛС59-1 — 0,020. Габаритные размеры н.э. не более 85х50х110 мм. Масса н.э. не более 0,30 кг.
