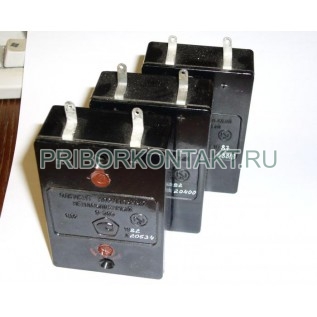

Электроизмерительный прибор Элемент нормальный Э303 (Э 303, Э-303, Е303, Е 303, Е-303, Є303, Є 303, Є-303, e303, e 303, e-303)
Класс точности 0,02 ГОСТ 1954-82
Применяется в качестве меры электродвижущей силы (э.д.с.) в стационарных и переносных электроизмерительных устройствах.
Значение э.д.с. при температуре 20 °С при выпуске с производства: от 1,019000В до 1,019600В

Элементы нормальные ненасыщенные (н.э.) Э303 класса 0,02 ГОСТ 1954-82 применяются в качестве меры электродвижущей силы (э.д.с.) в стационарных и переносных электроизмерительных устройствах.

Технические характеристики

Основные технические характеристики н. э. Э303 соответствуют данным, приведенным в таблице.

Температура поверки н. э. 20 °С. Средний температурный коэффициент в диапазоне температур от 10 до 40 °С не превышает 5мкВ/°С, а в диапазоне температур от 5 до 10°С и от 40 до 50°С - 10 мкВ/°С. Внутреннее сопротивление н. э. Э303 постоянному току при выпуске с производства не более 600 Ом. Увеличение внутреннего сопротивления н. э. Э303 в течение первого года службы не более 500 Ом. в течение всего срока службы - не более 1000 Ом.

Сопротивление изоляции между электрической цепью н. э. Э303 и его корпусом в рабочих УСЛОВИЯХ применения и относительной влажности воздуха не более 80% не менее 1 ГОм. Площадь электродов (поперечного сечения ветвей стеклянной оболочки ) не более 60 мм². Габаритные размеры н. э. Э303 не более 78х47х24 мм. Масса н. э. Э303 не более 0,09 кг. Содержание драгоценных металлов: Пд - 99,9 - 0,0354477 г. Суммарное содержание цветных металлов: медь и сплавы на медной основе: проволока медная ММ – 0,1г, латунь ЛС63 - 2г.
