МВ4700

МВ4700

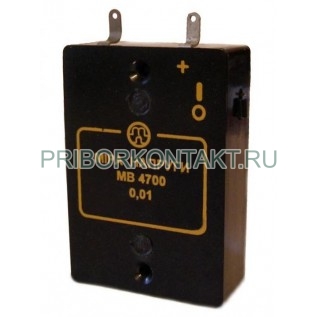

Нормальный элемент МВ4700

Также это изделие может называться: МВ-4700, МВ 4700, mb4700, mb-4700, mb 4700, mv4700, mv-4700, mv 4700.

МВ4700 элемент нормальный предназначен для использования в качестве образцовой меры в стационарных и переносных электроизмерительных устройствах.

Технические характеристики МВ-4700:

Класс точности - 0,01.

Выходное напряжение при температуре +20° С - от 1,0188 В до 1,0196 В.

Отклонение значения напряжения за один год - не более ±100 мкВ.

Среднее значение температурного коэффициента в диапазоне рабочих температур - не более 5 мкВ/С.

Внутреннее сопротивление МВ 4700 - не более 950 Ом.

Сопротивление изоляции между выходными контактами и корпусом в рабочих условиях применения - не менее 40 МОм.

Электропитание элемента МВ4700 осуществляется от внутреннего источника постоянного тока:

- напряжением - 3,6±0,6 В;

- емкостью - 2,1 А/ч.

Допустимый ток в течении 1 мин:

- с интервалом 24 ч - не более 1 мА;

- с интервалом 10 мин - не более 0,05 мА;

- при некомпенсированной ЭДС - не более 0,01 мА.

Время установления рабочего режима - не менее 30 мин.

Среднее время восстановления рабочего состояния - не более 8 ч.

Срок службы меры МВ4700 - 12 лет.

Угол наклона от вертикального положения при эксплуатации - 45°.

Габаритные размеры - 78×47×24 мм.

Масса - не более 0,15 кг.

Условия эксплуатации:

Температура окружающего воздуха - от +5° С до +50° С.

Относительная влажность при температуре до +35° С - до 80%.

Допустимые вибрационные нагрузки на изделие мера МВ4700:

- диапазон частот - от 80 ударов в минуту до 120 ударов в минуту;

- ускорение - 30 м/с².
