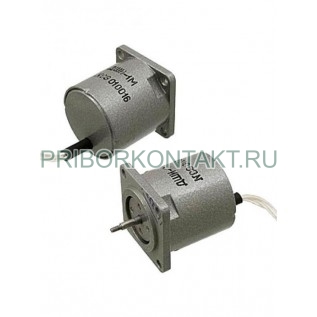

Шаговый двигатель ДШИ-1М

ДШИ-1М

Шаговый двигатель ДШИ-1М

Также это изделие может называться: ДШИ 1М, ДШИ1М, dshi-1m, dshi 1m, dshi1m.

ДШИ-1М двигатель шаговый четырехфазный индукторного типа с зубчатым пассивным ротором предназначен для отработки дискретных углов перемещений в устройствах средств автоматики.

Шаговые двигатели ДШИ-1М применяются в приборостроении, в механизмах вычислительной техники и автоматического управления.

Технические характеристики ДШИ-1М:

Шаг - 15°.

Вращающий момент - 0,001 Н·м.

Напряжение питания - 27 В.

Потребляемый ток при фиксированной стоянке - 0,065 А.

Приемистость ДШИ-1М:

- номинальная - 100 шаг/с;

- максимальная - 200 шаг/с.

Момент инерции нагрузки - 4,9·10^-8 кг·м².

Максимальный статический синхронизирующий момент - 3·10^-3 Н·м.

Режим работы - продолжительный.

Крепление - фланцевое.

Гарантийная наработка двигателя ДШИ-1М - 5000 ч.

Масса - не более 0,1 кг.

Условия эксплуатации ДШИ-1М:

Температура окружающего воздуха - от -60° С до +70° С.

Относительная влажность при +35° С - до 98%.

Вибрационные нагрузки:

- диапазон частот - от 1 Гц до 3000 Гц;

- ускорение - 200 м/с².

Ударные нагрузки - 400 м/с².

Изготовитель гарантирует соответствие качества двигателя ДШИ-1М требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
