Шаговый двигатель ДШИ-200-1-1

Также это изделие может называться: ДШИ 200 1 1, ДШИ20011, dshi-200-1-1, dshi 200 1 1, dshi20011.

ДШИ-200-1-1 двигатель шаговый четырехфазный постоянного тока предназначен для отработки дискретных углов перемещений в устройствах средств автоматики.

Шаговые двигатели ДШИ-200-1-1 используются в промышленном оборудовании, медицинской технике, текстильной промышленности, в приборостроении, в механизмах вычислительной техники и автоматического управления.

Технические характеристики ДШИ-200-1-1:

Единичный шаг - 1,8°.

Погрешность обработки шага - 3%.

Максимальный статический синхронизирующий момент - 0,25 Н·м.

Максимальная частота приемистости - 1200 Гц.

Номинальный ток питания в фазе - 1,5±0,1 А.

Максимально допустимый ток в фазе - 2 А.

Номинальное напряжение питания коммутирующих устройств - 30±2 В.

Максимальная потребляемая мощность ДШИ-200-1-1 - не более 8,8 Вт.

Сопротивление фазных обмоток - 1,56±0,15 Ом.

Индуктивность фазных обмоток - не более 1,6 мГн.

Число фазных обмоток - 4.

Биение вала - не более 12 мкм.

Крепление - фланцевое.

Исполнение вала электродвигателя - прямой, односторонний.

Средний ресурс двигателя ДШИ-200-1-1 - 5550 ч.

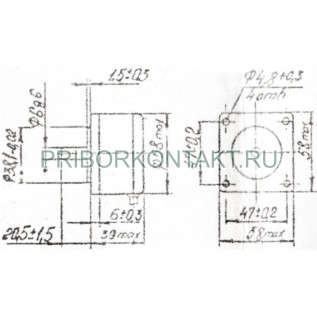

Габаритные размеры - 58×58×(39+20,5) мм.

Масса - не более 0,35 кг.

Условия эксплуатации:

Ударные нагрузки - не более 0,5 кгс.

Исполнение - УХЛ, категория 1У.1.

Изготовитель гарантирует соответствие качества двигателя ДШИ-200-1-1 требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
