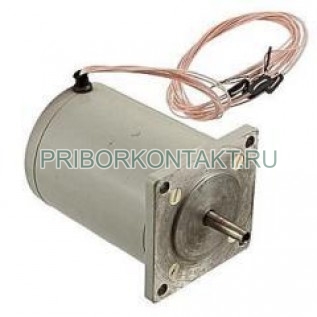

Шаговый двигатель ДШИ-200-3-1

ДШИ-200-3-1

Электродвигатель ДШИ-200-3-1

Также это изделие может называться: ДШИ 200 3 1, ДШИ20031, ДШИ 200-3-1, ДШИ200-3-1, dshi-200-3-1, dshi 200 3 1, dshi20031.

ДШИ-200-3-1 электродвигатель шаговый предназначен для отработки дискретных углов перемещений.

Электродвигатели ДШИ-200-3-1 применяются в приборостроении, в механизмах вычислительной техники и автоматического управления.

Технические характеристики ДШИ-200-3-1:

Угловой шаг - 1,8º.

Погрешность обработки шага - 3%.

Максимальный статический синхронизирующий момент - 0,84 Н·м.

Максимальная частота приемистости - не менее 1000 Гц.

Максимальная потребляемая мощность - не более 16,7 Вт.

Индуктивность фазных обмоток - не более 6,2 мГн.

Сопротивление фазных обмоток - 3,35±0,3 Ом.

Номинальное напряжение питания коммутирующих устройств - 30±2 В.

Номинальный ток питания в фазе электродвигателя - 1,5±0,1 А.

Максимально допустимый ток в фазе электродвигателя - 2 А.

Биение вала - не более 12 мкм.

Число фазных обмоток ДШИ-200-3-1 - 4.

Исполнение вала - прямой, односторонний.

Габаритные размеры - 78×58×58 мм.

Масса - не более 0,9 кг.

Электродвигатель ДШИ-200-3-1 изготовлен в исполнении УХЛ категории 4.1.
