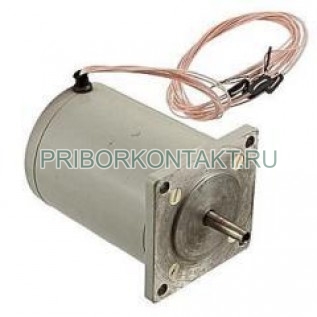

Шаговый двигатель ДШИ-200-3-3

Также это изделие может называться: ДШИ 200 3 3, ДШИ20033, dshi-200-3-3, dshi 200 3 3, dshi20033.

ДШИ-200-3-3 двигатель шаговый четырехфазный постоянного тока предназначен для отработки дискретных углов перемещений в устройствах средств автоматики.

Шаговые двигатели ДШИ-200-3-3 используются в промышленном оборудовании, медицинской технике, текстильной промышленности, в приборостроении, в механизмах вычислительной техники и автоматического управления.

Технические характеристики ДШИ-200-3-3:

Единичный шаг - 1,8°.

Погрешность обработки шага - 3%.

Максимальный статический синхронизирующий момент - 0,84 Н·м.

Максимальная частота приемистости - 1000 Гц.

Номинальный ток питания в фазе - 1,5±0,1 А.

Максимально допустимый ток в фазе - 2 А.

Номинальное напряжение питания коммутирующих устройств - 30±2 В.

Максимальная потребляемая мощность ДШИ-200-3-3- не более 16,7 Вт.

Сопротивление фазных обмоток - 3,35±0,3 Ом.

Индуктивность фазных обмоток - не более 6,2 мГн.

Число фазных обмоток - 4.

Биение вала - не более 12 мкм.

Крепление - фланцевое.

Исполнение вала электродвигателя - конусообразный, односторонний.

Средний ресурс двигателя ДШИ-200-3-3 - 5550 ч.

Габаритные размеры - 58×58×(78+20,5) мм.

Масса - не более 0,9 кг.

Условия эксплуатации ДШИ-200-3-3:

Ударные нагрузки - не более 0,5 кгс.

Исполнение - УХЛ, категория 1У.1.

Изготовитель гарантирует соответствие качества двигателя ДШИ-200-3-3 требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
