Описание товара

ВК7-9

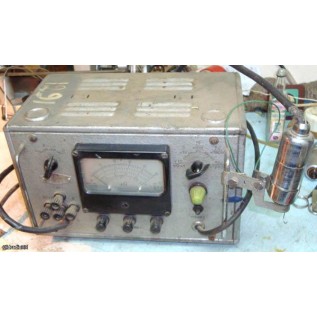

Вольтметр ВК7-9 (ВК 7-9; ВК-7-9; vk7-9; vk 7-9; vk-7-9)
Вольтметр ВК7-9 - комбинированный переносный прибор, используемый для измерения постоянного и переменного напряжений, а также сопротивления постоянному току.

 Диапазон измерений ВК7-9:

- постоянное напряжение- от 0,1В до 500В;
- переменное напряжение синусоидальной формы - от 0,3В до 100В (при частоте от 20Гц до 700МГц), от 100В до 1000В (при частоте от 20Гц до 300МГц);
- омическое сопротивление - от 10Ом до 1000Мом.
Активное входное сопротивление - не менее 15МОм.
Габаритные размеры прибора ВК7-9: 313×228×2150мм. Вес вольтметра - не более 6,5кг.
Технические характеристики вольтметров ВК7-9

 Активное входное сопротивление:
- не менее: 15МОм при измерении постоянного напряжения;
- 800МОм при измерении с делителем ДН-1;
- 3МОм при измерении переменного напряжения на частоте 1000Гц;
- 50кОм при измерений с пробником на частоте 100МГц;
- 100кОм при измерении с делителем ДН-2 на частоте 100МГц.
Входная емкость прибора вольтметр ВК7-9 не превышает:
- 20пФ при измерении через входные клеммы;
- 1,8пФ при измерении с пробником;
- 4пФ при измерении с делителем ДН-2.
Волновое сопротивление тройникового перехода ТП-2 - 75Ом.
Коэффициент стоячей волны тройникового перехода ТП-2 при КСВ согласованной нагрузки не более 1,1 в диапазоне частот от 100 до 700МГц не более 13.

 Вольтметры ВК7-9 имеют основную погрешность измерений, выраженную в процентах от конечного значения рабочей части шкалы, не превышает:
- при измерении постоянного напряжения ±2,5%; при измерении с делителем ДН-1 ±6%;
- при измерении переменного напряжения через входные клеммы ± 4% в диапазоне частот от 20Гц до 1МГц на пределах 1, 3, 10, 30 и 100В при использовании поправочного частотного множителя в диапазоне частот 20Гц - 2кГц на пределах 300В и 1000В;
- при измерении переменного напряжения пробником ±4% в диапазоне частот 20ГГц - 100 МГц, ±6% в диапазоне частот 100-700МГц при использовании поправочного частотного множителя;
- при измерении переменного напряжения пробником с делителем ДН-2: ±10% в диапазоне частот 2кГц-20кГц; ±6% в диапазоне частот 20кГц-300МГц при использовании поправочного частотного множителя.
Дополнительная погрешность ВК7-9 в интервале температур от +20°С до -30°С и до+50°С не превышает половины основной погрешности прибора на каждые 10° изменения температуры.
Дополнительная погрешность, вызванная изменением напряжения питания частоты 50Гц от номинального значения на 110% или напряжения питания частоты 400Гц от номинального значения на 5% не превышает половины основной погрешности.
Дополнительная погрешность вольтметра ВК7-9, вызванная отклонением формы кривой измеряемого напряжения от синусоидальной, не превышает величины коэффициента нелинейных искажений измеряемого напряжения.
Время прогрева ВК7-9 15 минут. Среднее время безотказной работы прибора составляет 1000 часов.

Условия эксплуатации ВК7-9

 Рабочие условия для вольтметров ВК7-9:
- температура воздуха: от -30°С до +50°С;
- относительная влажность 95%, при температуре +25°С;
- питание прибора - от сети переменного тока 220В частотой 50Гц; 115В или 220В частотой 400Гц, содержание гармоник до 5%.

 Нормальные условия эксплуатации вольтметров ВК7-9 поданы в Таблице 1.
Таблица 1.
Название влияющего фактора
Значение влияющего фактора
Температура окружающего воздуха
20°С
Влажность воздуха
65% (при температуре +20°С)
Атмосферное давление
750 мм рт.ст.
Напряжение питания сети
220В
Частота
50Ом
