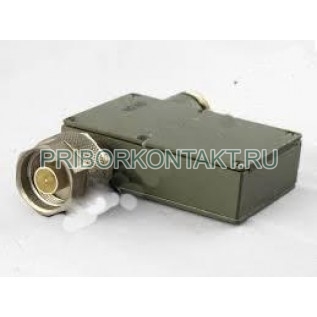

Вентиль коаксиальный Э6-122

Э6-122

Вентиль коаксиальный Э6-122 (ЕЭ2.238.157-01)

Также этот прибор может называться: Э6122, Э6 122, Е6-122, Е6 122, Е6122, Є6-122, Є6 122, Є6122, e6-122, e6 122, e6122.

Э6-122 (ЕЭ2.238.157-01) вентиль коаксиальный предназначается для использования в качестве однонаправленной развязки и улучшения согласования элементов коаксиальных трактов приборов типа Р2-52-Р2-54.

Вентили Э6-122 применяются для встраивания в радиоизмерительную аппаратуру соответствующего диапазона частот.

Технические характеристики Э6-122:

Диапазон частот - от 6,58 ГГц до 12,42 ГГц.

Обратные потери - 20 дБ.

Прямые потери - 2,0 дБ.

К_стU - 1,5.

Волновое сопротивление Э6-122 - 50 Ом.

Время непрерывной работы - 16 ч.

Время безотказной работы - 10 000 ч.

Срок службы - не менее 10 лет.

Габаритные размеры:

- вентиля - 77×60×17 мм;

- укладки - 210×135×45 мм;

- транспортной тары - 480×316×256 мм.

Масса Э6-122:

- вентиля - 0,225 кг;

- укладки - 0,285 кг;

- транспортной тары - 16 кг.

Конструктивно вентиль Э6-122 представляет несимметричную полосковую линию, между проводником и заземленной плоскостью которой расположены два ферритовых вкладыша с различной величиной намагниченности насыщения.

Условия эксплуатации Э6-122:

Температура окружающего воздуха - от +5° С до +55° С.

Относительная влажность при +30° С - до 95%.

Принцип работы вентилей Э6-122 основывается на использовании свойств невзаимного смещения поля, имеющего место в полосковых линиях с ферритовым заполнением.
