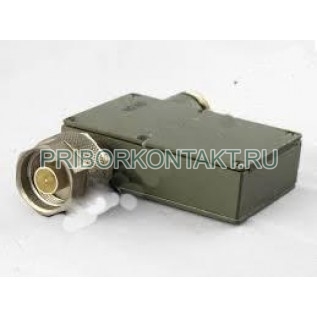

Вентиль коаксиальный Э6-43

Волноводный вентиль Э6-43 - устройство, предназначенное для использования в качестве однонаправленной развязки элементов волноводного тракта, а также для улучшения качества согласования измерительной аппаратуры.

Прибор Э6-43 выполнен на несимметричном Н–образном волноводе сечением 23?10мм с волновым сопротивлением 50Ом. В приборе применен феррит марки 40СЧ (9?2) в виде пластин. Диэлектрический вкладыш выполнен из материала ДПЕ-2 с диэлектрической проницаемостью ?=20. Магнит (сплав АИКО – 4) при намагничивании до насыщения имеет поле в центре зазора не менее 8,8А/м.

Технические характеристики Э6-43

Средняя частота диапазона и ширина полосы определяют диапазон рабочих частот вентиля, то есть диапазон частот, в котором основные параметры находятся в пределах, заданных техническими требованиями к вентилю.

Обеспечение симметричности частотной характеристики Э6-43, определяет устойчивость параметров заданных пределов при воздействии климатических факторов. Частотная характеристика вентилей с полосой пропускания свыше 7–10% чаще всего имеет осциллирующий характер.

Ослабление сигнала при его прохождении через ферритовый вентиль в прямом направлении называется вносимыми потерями в прямом направлении L_пр.

Прямые потери Э6-43 показывают степень ослабления мощности на выходе вентиля по сравнению с мощностью на входе для прямого направления передачи сигнала. Потери определяются в децибелах и вычисляются по формуле

,

где Р_вх – мощность на входе;

Р_вых.пр. – мощность на выходе.

Вносимые потери Э6-43 в прямом направлении в большей своей части (за исключением потерь на отражение, которые для настроенного ферритового устройства пренебрежимо малы) являются диссипативными потерями электромагнитной волны. Причиной затухания является поглощение мощности в ферритовом образце, диэлектрических деталях и потери в линии передачи.
