Вентиль коаксиальный Э6-119

Э6-119

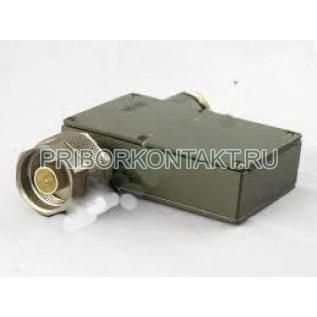

Вентиль коаксиальный Э6-119 (ЕЭ2.238.155-01)

Также этот прибор может называться: Э6119, Э6 119, Е6-119, Е6 119, Е6119, Є6-119, Є6 119, Є6119, e6-119, e6 119, e6119.

Э6-119 (ЕЭ2.238.155-01) вентиль коаксиальный предназначается для использования в качестве однонаправленной развязки и улучшения согласования элементов коаксиальных трактов приборов типа Р2-52-Р2-54.

Вентили Э6-119 применяются для встраивания в радиоизмерительную аппаратуру соответствующего диапазона частот.

Технические характеристики Э6-119:

Диапазон частот - от 2 ГГц до 4 ГГц.

Обратные потери - 20 дБ.

Прямые потери - 1,5 дБ.

К_стU - 1,3.

Волновое сопротивление Э6-119 - 50 Ом.

Время непрерывной работы - 16 ч.

Время безотказной работы - 10 000 ч.

Срок службы - не менее 10 лет.

Габаритные размеры:

- вентиля - 97×60×17 мм;

- укладки - 210×135×45 мм;

- транспортной тары - 480×316×256 мм.

Масса Э6-119:

- вентиля - 0,37 кг;

- укладки - 0,43 кг;

- транспортной тары - 16 кг.

Конструктивно вентиль Э6-119 представляет несимметричную полосковую линию, между проводником и заземленной плоскостью которой расположены два ферритовых вкладыша с различной величиной намагниченности насыщения.

Условия эксплуатации Э6-119:

Температура окружающего воздуха - от +5° С до +55° С.

Относительная влажность при +30° С - до 95%.

Принцип работы вентилей Э6-119 основывается на использовании свойств невзаимного смещения поля, имеющего место в полосковых линиях с ферритовым заполнением.
