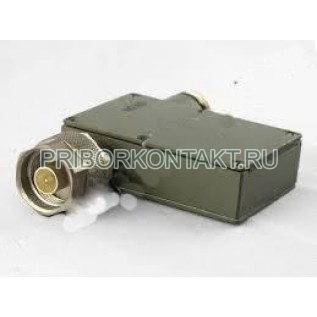

Вентиль коаксиальный Э6-40

Э6-40

Вентили волноводные Э6-40

Также этот вентиль может называться: Э640, Э6 40, Е6-40, Е640, Е6 40, e6-40, e640, e 640.

Э6-40 вентиль волноводный предназначен для использования в качестве однонаправленной развязки элементов волноводных трактов при различных измерениях в диапазоне частот сантиметровых волн, а также для улучшения качества согласования волноводных трактов измерительной аппаратуры.

Могут применяться в качестве функциональных узлов.

Технические характеристики Э6-40:

Диапазон частот - от 3,94 ГГц до 5,64 ГГц.

КСВ - не более 1,3.

Сечение волновода - 48×24 мм.

Потери вентилей при температуре 10º С, 35º С:

- прямые - не более 1,5 дБ;

- обратные - не менее 20 дБ.

Потери вентилей при температуре 30º С, 50º С:

- прямые - не более 1,5 дБ;

- обратные - не менее 17 дБ.

Максимально-допустимая рассеваемая мощность - 5 Ватт.

Тип перехода изделий вентили Э6-40 - ступенчатый.

Габаритные размеры - 312×103×56 мм.

Масса - 3,2 кг.

По принципу действия Э6-40 - резонансный вентиль, работа которого основана на необратимых свойствах намагниченных ферритов при ферромагнитном резонансе. Для усиления необратимых свойств рядом с ферритовой пластиной помещается диэлектрический вкладыш, концентрирующий электромагнитное поле в месте расположения феррита.

Предприятие-изготовитель предоставляет гарантию соответствия приборов вентили Э6-40 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
