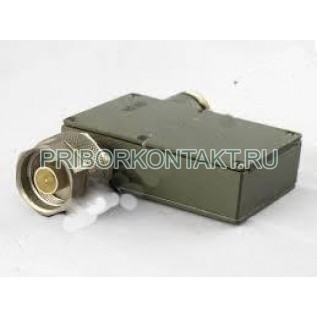

Вентиль коаксиальный Э6-38

Э6-38

Вентили волноводные Э6-38

Также этот вентиль может называться: Э638, Э6 38, Е6-38, Е638, Е6 38, e6-38, e638, e 638.

Э6-38 вентиль волноводный предназначен для использования в качестве однонаправленной развязки элементов волноводных трактов при различных измерениях в диапазоне частот сантиметровых волн, а также для улучшения качества согласования волноводных трактов измерительной аппаратуры.

Могут применяться в качестве функциональных узлов.

Технические характеристики Э6-38:

Диапазон частот - от 2,6 ГГц до 3,94 ГГц.

КСВ - не более 1,3.

Сечение волновода - 72×34 мм.

Потери вентилей при температуре 10º С, 35º С:

- прямые - не более 1,5 дБ;

- обратные - не менее 20 дБ.

Потери вентилей Э6-38 при температуре 30º С, 50º С:

- прямые - не более 1,5 дБ;

- обратные - не менее 15 дБ.

Тип перехода вентилей - ступенчатый.

Габаритные размеры - 398×108×70 мм.

Масса - 5,5 кг.

По принципу действия Э6-38 - резонансный вентиль, работа которого основана на необратимых свойствах намагниченных ферритов при ферромагнитном резонансе. Для усиления необратимых свойств рядом с ферритовой пластиной помещается диэлектрический вкладыш, концентрирующий электромагнитное поле в месте расположения феррита.

Предприятие-изготовитель предоставляет гарантию соответствия приборов вентили Э6-38 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
