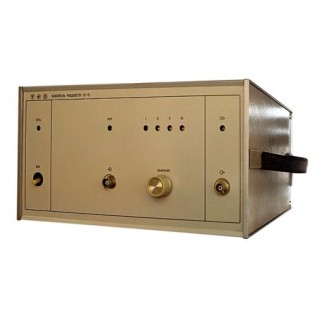

Усилитель измерительный У7-5

Усилитель У7-5 (У75, У-7-5, У 7 5, У7 5, y7-5, y75, y-7-5, y 7 5, y7 5)

Усилитель У7-5 – измерительный усилитель мощности для работы с сигналами постоянного и переменного тока. Применяется как источник усиленной мощности при исследовании, настройке и испытаниях аппаратуры, узлов и измерительных систем, когда требуется заданный коэффициент усиления и стабильные параметры на нагрузке.

Назначение и применение

• усиление мощности сигналов постоянного тока при испытаниях и наладке
• усиление мощности переменного тока в широком диапазоне частот до 2 МГц
• работа в составе измерительных стендов, лабораторий и цеховых участков
• проверка трактов, датчиков и исполнительных цепей с нагрузкой 20 Ом

Функции и особенности

• ступенчатый выбор коэффициента усиления: 1, 2, 5, 10
• контроль и воспроизведение мощности на номинальной нагрузке 20 Ом
• нормированная точность коэффициента усиления на постоянном токе
• работа от сетей 50 Гц и 400 Гц - удобно для стационарных и бортовых применений
• заменяет У7-3, совместим по назначению с рядом зарубежных аналогов

Технические характеристики

Конструкция и эксплуатация

Усилитель У7-5 рассчитан на работу с нагрузкой 20 Ом, при которой нормируются выходная мощность и точность коэффициента усиления на постоянном токе. Коэффициент усиления задается переключаемыми ступенями (1/2/5/10), что упрощает повторяемость режимов при стендовых испытаниях. Для корректной работы на ВЧ следует учитывать рост неравномерности АЧХ и коэффициента гармоник в верхней части диапазона - особенно в зоне 1-2 МГц.

Преимущества

• универсальное усиление мощности DC/AC в диапазоне 0-2 МГц
• четкие дискретные коэффициенты усиления 1, 2, 5, 10
• высокая точность по коэффициенту усиления на постоянном токе - ±0,1% при 20 Ом
• номинальная мощность до 20 Вт на постоянном токе и 10 Вт на переменном
• двухвариантное сетевое питание 50/400 Гц
• практичная компоновка для лабораторной и цеховой эксплуатации
