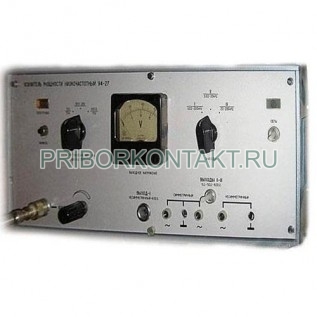

Усилитель измерительный У4-27

У4-27

Усилитель мощности низкочастотный У4-27

Также этот прибор может называться: У427, У4 27, У-427, У 427, УЧ-27, УЧ 27, УЧ27, u4-27, u4 27, u427, y4-27, y4 27, y427.

У4-27 низкочастотный усилитель мощности усиливают мощность выходных сигналов звуковых и ультразвуковых частот измерительных генераторов. Такими усилителями целесообразно комплектовать маломощные генераторы небольших габаритов и массы.

Усилители У4-27 могут использоваться в жестких условиях эксплуатации. Возможно применение при акустических и физических измерениях.

Технические характеристики У4-27:

Диапазон частот - от 20 Гц до 200 кГц.

Коэффициент усиления - 32 дБ.

Выходная мощность при выходном напряжении 1 В - от 4 Вт до 6 Вт.

Сопротивление нагрузки - 5 Ом, 50 Ом, 600 Ом.

Относительная нестабильность модуля коэффициента передачи в диапазоне рабочих частот - от ±3% до ±5%.

Коэффициент гармоник - от 0,5% до 2%.

Входное сопротивление - не менее 600 Ом.

Приведенный уровень шума - 60 дБ.

Неравномерность частотной характеристики:

- от 100 Гц до 20 КГц - 3%;

- от 20 Гц до 100 Гц, от 20 кГц до 200 кГц - 5%.

Максимальное выходное напряжение (мощность):

- от 20 Гц до 20 кГц - 6 Вт;

- от 20 кГц до 200 кГц - 4 Вт.

Питание от сети переменного тока:

- частотой - 50±0,5 Гц, напряжением - 220±22 В;

- частотой - 400 Гц, напряжением - 115 В±5%, 220 В±5%.

Глубина отрицательной обратной связи - 20 дБ.

Общий коэффициент передачи усилителя без обратной связи - от 600 до 1000.

Потребляемая мощность 250 В·А.

Габаритные размеры У4-27 - 500×230×480 мм.

Масса - 25 кг.

Условия эксплуатации У4-27:

Температура - от -30° С до +50° С.

Относительная влажность при +35° С - до 98%.

При работе с прибором У4-27 перед включением в сеть необходимо его заземлить. Для безопасности запрещается работать с усилителем при снятом кожухе, так как на конденсаторах фильтра выпрямленное напряжение составляет 500 В.

Усилители мощности У4-27 следует соединять с источником сигнала как можно более коротким коаксиальным кабелем или экранированными проводами. Его можно использовать для усиления выходной мощности генераторов звуковых и ультразвуковых частот.
