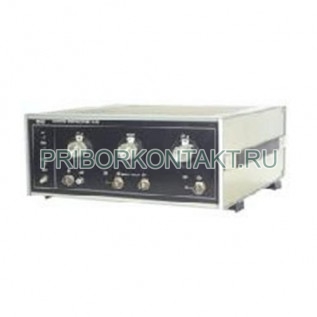

Усилитель измерительный РУ4-29

Усилитель низкочастотный РУ4-29 (РУ429, РУ 4 29, РУ-4-29, py4-29, РУ4 29, РУ-429, РУ 429, py429, py 4 29, py-4-29, py4 29, py-429, py 429)

Усилитель низкочастотный РУ4-29 – усилитель переменного тока со встроенными акустическими фильтрами. Прибор рассчитан на исследование, настройку и испытания аппаратуры и систем в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, а также в приборостроении.

Конструкция усилительного тракта двухкаскадная - тракт разделен на две части с независимой установкой коэффициента усиления, а в разрыв между ними подключается любой внутренний фильтр либо внешний фильтр. Отсутствие жесткой программы установки усиления облегчает подбор режима по динамическому диапазону и отношению сигнал-шум.

Назначение и применение

• усиление и обработка НЧ сигналов при измерениях и испытаниях
• работа в составе измерительных стендов, систем контроля и калибровки
• формирование оптимального режима по динамическому диапазону и отношению сигнал-шум за счет раздельной регулировки усиления и включения фильтров
• применение как усилителя-формирователя при внешней фильтрации (подключение внешнего фильтра в разрыв тракта)

Функции и особенности

• двухсекционный усилительный тракт с независимой установкой усиления
• встроенные акустические фильтры, включая фильтр верхних частот и фильтры А/В/С для шумомеров класса точности 1
• ступенчатая регулировка усиления с точной калибровкой по 1 кГц
• низкие гармонические и собственные шумы в широком диапазоне частот

Технические характеристики

Коэффициент гармоник

• при Uвых 10 В и Iн 15 мА:
  • 1 кГц - ≤0,03%
  • 20 Гц-20 кГц - ≤0,1%
  • 20 кГц-200 кГц - ≤0,2%
• при Uвых 36 В и Iн 3,5 мА:
  • 1 кГц - ≤0,1%
  • 20 Гц-20 кГц - ≤0,2%
  • 20 кГц-200 кГц - ≤0,3%

Встроенные фильтры

• фильтр верхних частот: частота среза 22,4 Гц, затухание на частоте среза (3+1) дБ, крутизна спада (18+1,5) дБ/окт
• фильтры с характеристиками A, B, C для шумомеров класса точности 1
• возможность включения внешнего фильтра в разрыв тракта

Конструкция и эксплуатация

Двухсекционная структура усилительного тракта с включением фильтра между секциями позволяет гибко распределять усиление, избегать перегрузки и улучшать отношение сигнал-шум. При работе с малыми уровнями рекомендуется выбирать усиление так, чтобы обеспечить требуемый уровень на выходе без выхода на режим ограничения, а при измерениях шумов - использовать фильтры A/B/C или ВЧ-фильтр 22,4 Гц в зависимости от методики.

Преимущества

• широкий диапазон частот 1 Гц-200 кГц при малой неравномерности АЧХ
• точная калиброванная регулировка усиления до 100 дБ
• низкий коэффициент гармоник и малые собственные шумы
• встроенные акустические фильтры A/B/C и фильтр верхних частот 22,4 Гц
• удобная архитектура тракта - внутренние или внешние фильтры между секциями усиления
