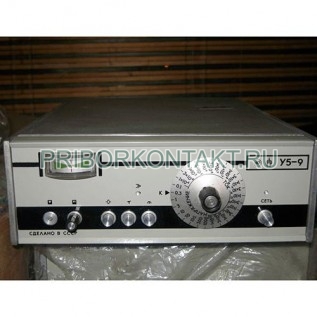

Усилитель измерительный У5-9

У5-9

Усилитель постоянного тока У5-9

Также этот прибор может называться: У59, У5 9, У-59, У 59, y5-9, y59, y5 9.

У5-9 усилитель постоянного тока предназначается для измерений постоянных и медленно меняющихся токов и напряжений источников с большим внутренним сопротивлением.

Усилители У5-9 служат для согласования между источником сигнала с высоким выходным сопротивлением и регистрирующим устройством с низкоомным аналоговым входом.

Сфера применения: микроэлектроника, физика, медицина.

Технические характеристики У5-9:

Диапазон измерений тока - от 3·10^-15 А до 10^-3 А.

Диапазон измерений напряжения - от 10^-4 В до 100 В.

Основная погрешность коэффициента передачи:

- по току - ±(0,05I+3·10^-15 А);

- по напряжению - ±(0,005U+0,1 нВ);

- при коэффициенте передачи от 3·10⁹ В·А до 10¹¹ В·А - ±5%;

- при коэффициенте передачи от 10⁴ В·А до 10⁹ В·А - ±2%.

Временной дрейф нуля У5-9 - 200 мкВ/ч.

Температурный дрейф на каждый 10 К изменения температуры - 1,5 мВ.

Дрейф паразитного тока - не более ±5·10^-15 А/сут.

Полоса пропускания на чувствительном диапазоне - не менее 0,5 Гц.

Пределы измерения выходного напряжения - от -10 В до +10 В.

Входное сопротивление в режиме усиления напряжения - не менее 10¹⁴ Ом.

Входная емкость - не более 10 пФ.

Потребляемая мощность - 15 В·А.

Габаритные размеры - 228×80×308 мм.

Масса усилителя У5-9 - не более 3,5 кг.

Принцип действия усилителей У5-9 основывается на измерении слабых токов по величине падения напряжения на известном сопротивлении.
