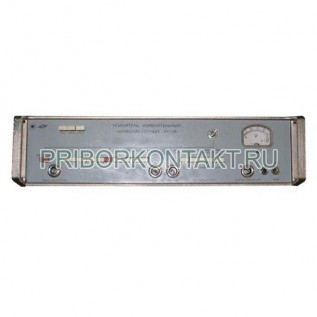

Усилитель измерительный У4-28

Усилитель У4-28

Усилитель У4-28 предназначен для усиления малых сигналов переменного тока в широком диапазоне частот и применяется как лабораторный усилительный тракт при измерениях и настройке радиоэлектронной аппаратуры. Наличие корректирующих и ограничивающих цепей, а также дополнительного выхода позволяет использовать прибор как вспомогательный усилитель для повышения чувствительности вольтметров, осциллографов и самописцев.

Также встречаются обозначения: У 4-28, У-4-28, u4-28, u 4-28, u-4-28.

Назначение и области применения

• усиление низкоуровневых сигналов переменного тока в измерительных трактах;
• повышение чувствительности измерителей напряжения и регистрирующей аппаратуры;
• работа в составе стендов и измерительных систем с датчиками различного типа;
• испытания и точные измерения в акустике, медицине, радиовещании и смежных задачах, где требуется малошумящий усилитель.

Функции и особенности

• корректирующие фильтры A и C для подстройки частотной характеристики под задачу;
• ограничивающие фильтры для подавления внеполосных помех;
• дополнительный выход для подключения внешних измерителей и регистраторов;
• высокий коэффициент усиления и низкий уровень собственных шумов, что упрощает измерения малых сигналов.

Технические характеристики

Конструкция и эксплуатационные особенности

У4-28 выполнен как самостоятельный усилительный прибор с органами управления усилением в широких пределах 10-100 дБ и фильтрацией по выбранным режимам. Питание допускает работу как от сети 50 Гц, так и от сети 400 Гц, что удобно для лабораторных и стендовых применений. Выходные параметры рассчитаны на нагрузки 600 Ом и 10 кОм, что облегчает согласование с измерителями и регистрирующей аппаратурой.

Преимущества применения

• широкий рабочий диапазон 2 Гц-200 кГц при малой неравномерности АЧХ;
• высокий диапазон усиления до 100 дБ и стабильность установки на 1 кГц;
• низкий уровень приведенного шума и малые искажения (0,1% на 1 кГц);
• встроенные фильтры и дополнительный выход для гибкой интеграции в измерительные схемы.
