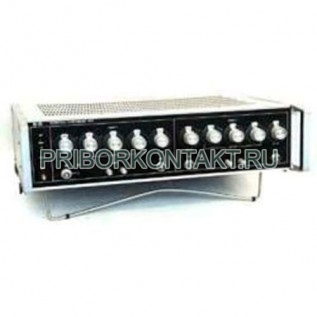

Усилитель измерительный РУ2-11

РУ2-11

Селективный усилитель РУ2-11

Также этот прибор может называться: РУ211, РУ2 11, РУ-2-11, РУ 2 11, ru2-11, ru211, ru2 11, py2-11, py2 11, py211.

РУ2-11 усилитель селективный предназначен для точной передачи электрического сигнала заданного масштаба.

Усилители РУ2-11 применяются в приборостроении при исследовании и испытании устройств и систем различного назначения.

Технические характеристики РУ2-11:

Диапазон частот усиливаемых сигналов:

- для ФВЧ - от 1 Гц до 200 кГц;

- для ФНЧ - от 0 до 99 кГц.

Диапазон перестройки частоты среза:

- для ФНЧ и ФВЧ - от 1 Гц до 99 кГц;

- для ФП - от 10 Гц до 99 кГц.

Основная погрешность установки частоты - от 5% до 8%.

Коэффициент передачи ступенями через 10 дБ для РУ2-11 - от 0 до 20 дБ.

Погрешность каждой ступени регулирования коэффициента передачи 10 дБ - не более 0,08 дБ.

Коэффициен гармоник - от 0,01% до 0,5%.

Ослабление сигнала в режиме работы ФП:

- для одного канала - 34±6 дБ;

- при последовательном включении каналов - 68±12 дБ.

Питание:

- напряжением - 220±22 В; 220±11 В;

- частотой - 50 Гц; 400 Гц.

Потребляемая мощность - 40 В·А.

Габаритные размеры - 480×120×300 мм.

Масса - не более 10 кг.

РУ2-11 усилители обеспечивают следующие режимы работы:

- режим фильтра низких частот (ФНЧ) с максимально плоской частотной характеристикой (характеристика Баттерворта);

- режим фильтра верхних частот (ФВЧ) с максимально плоской частотной характеристикой (характеристика Баттерворта);

- режим фильтра полосового (ФП).

РУ2-11 заключен в прочный герметичный корпус. Прибор устойчив к температурным воздействиям и ударам. Прибор позволяет точно и быстро измерять разнообразные физические величины. Измерительный усилитель способен работать в различных режимах.

Усилитель может использоваться как выходной усилитель мощности.
