Усилитель измерительный У3-40

У3-40

Усилитель высокочастотный У3-40

Также этот прибор может называться: У340, У3 40, У-340, У 340, Уз-40, Уз40, Уз 40, y3-40, y3 40, y3 40, u3-40, u340, u3 40.

У3-40 усилитель высокочастотный предназначен для усиления сигналов в диапазоне частот от 0,05 МГц до 1300 МГц.

Конструктивно усилители У3-40 выполнены в виде настольного прибора.

Технические характеристики У3-40:

Диапазон частот - от 0,05 МГц до 1300 МГц.

Коэффициент усиления - не менее 25 дБ.

Неравномерность коэффициента усиления - не более 3 дБ.

Входное и выходное сопротивление У3-40 - 50 Ом (7/3,04 мм).

КСВН входа - не более 2,2 (от 10 МГц до 1300 МГц).

КСВН выхода - не более 1,8 (от 10 МГц до 1300 МГц).

Ослабление гармонических составляющих на выходе усилителя при выходной мощности основного сигнала 60 мВт на нагрузке 50 Ом - не менее 25 дБ.

Коэффициент шума - не более 8 дБ (от 10 МГц до 1300 МГц).

Потребляемая мощность - не более 15 В·А.

Габариты - 137,5×176×67 мм.

Масса - не более 1,25 кг.

Усилитель У3-40 представляет собой транзисторный четырехкаскадный усилитель с применением частотно-зависимой комбинированной параллельной и последовательной отрицательной обратной свази в каждом каскаде.

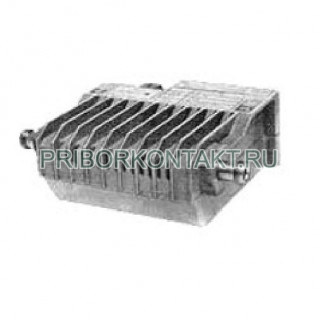

Корпус прибора состоит из двух деталей - основания и крышки, выполненных методом литья под давлением. В основании размещен блок питания, на крышке установлены модуль усилителя высокочастотного и переходы коаксиальные. Крышка одновременно выполняет роль радиатора. Модуль усилителя, представляет собой герметизированный корпус, в котором собраны гибридно-интегральный усилитель с применением тонкопленочной технологии. Усилитель имеет одну модификацию.

Условия эксплуатации У3-40:

Температура окружающего воздуха - от -30° С до +50° С.

Напряжение питания - 220±22 В.

Частота питания - 50 Гц.
