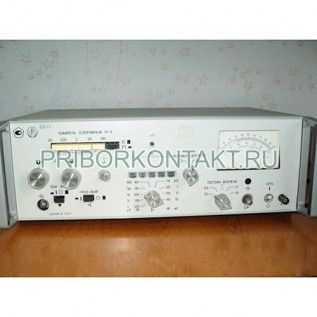

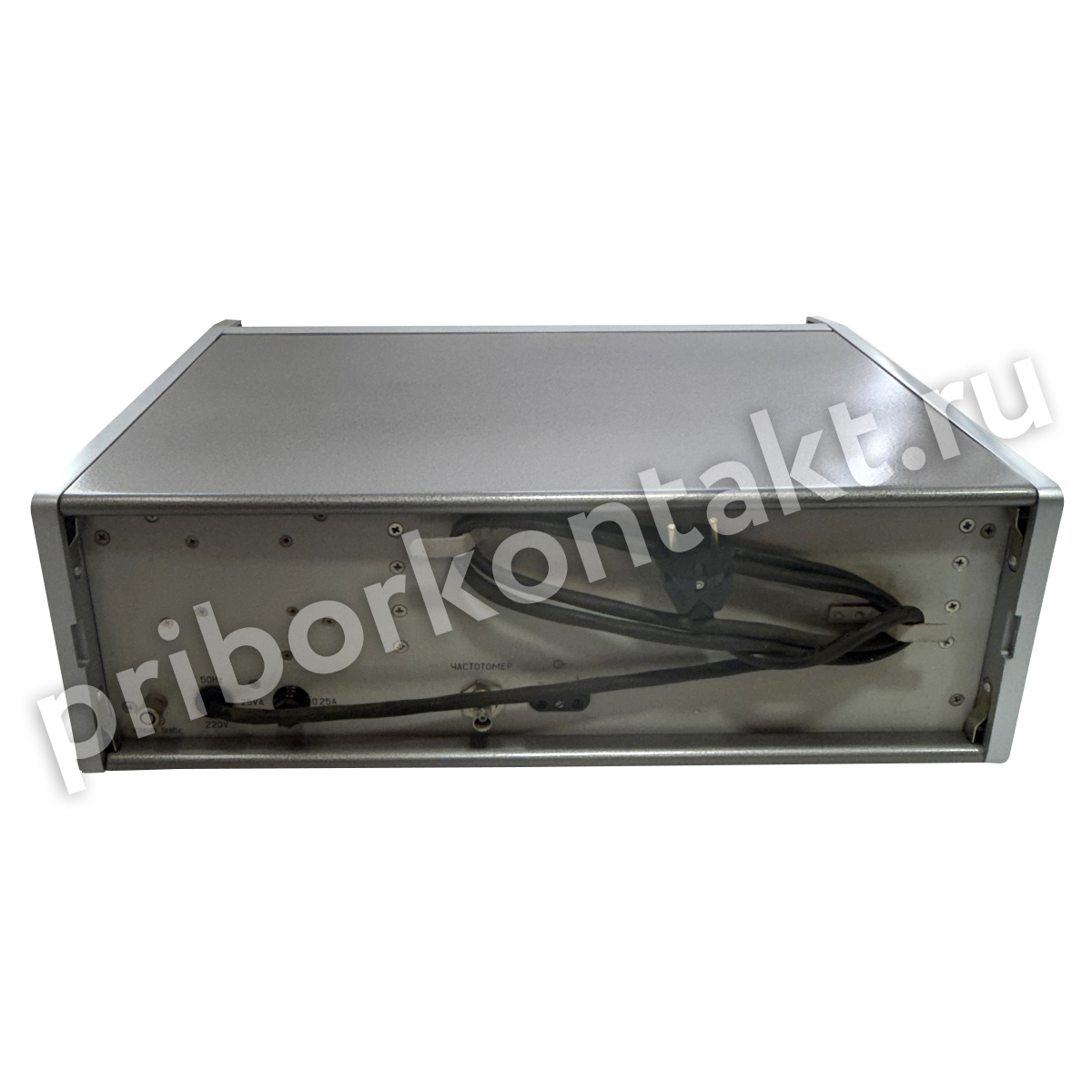

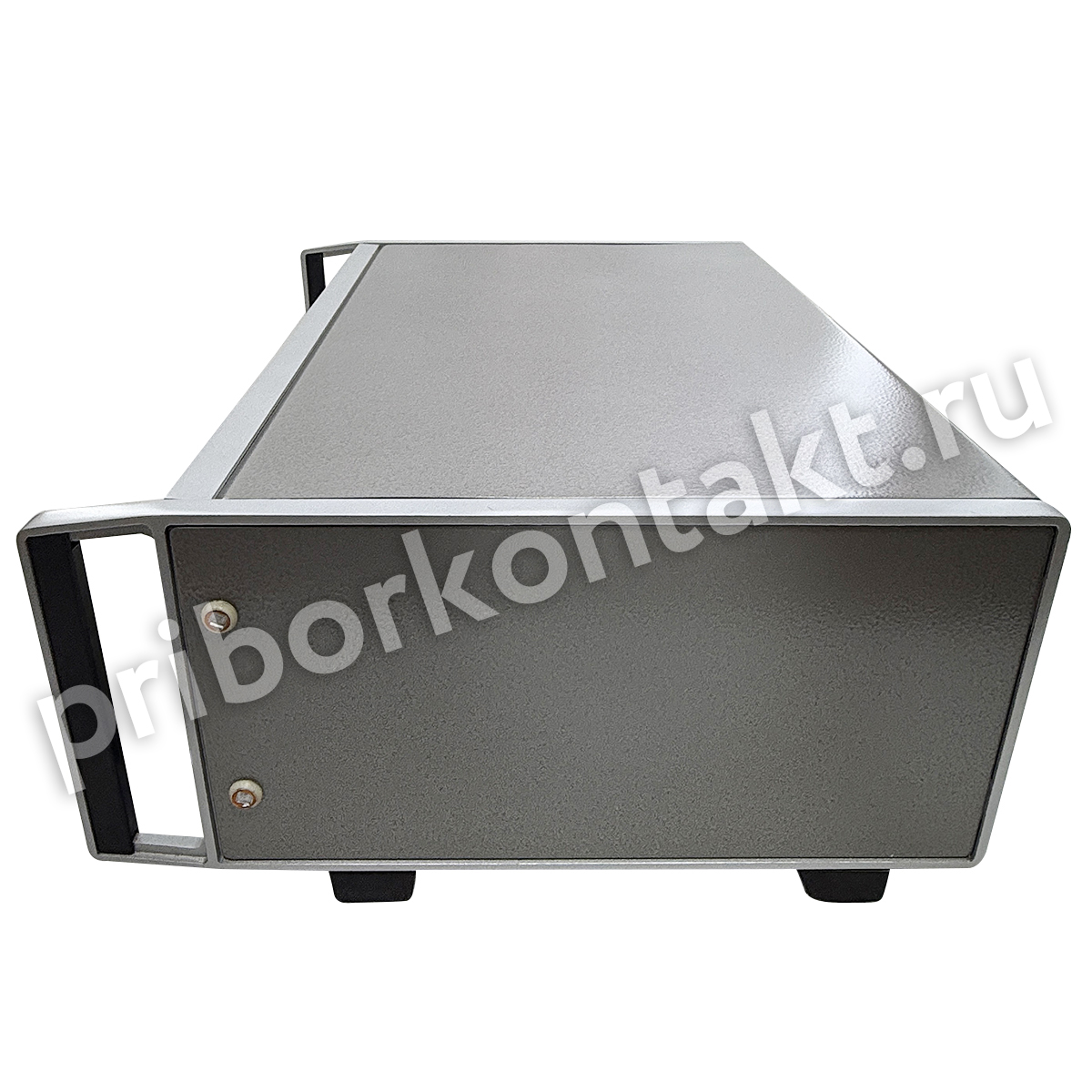

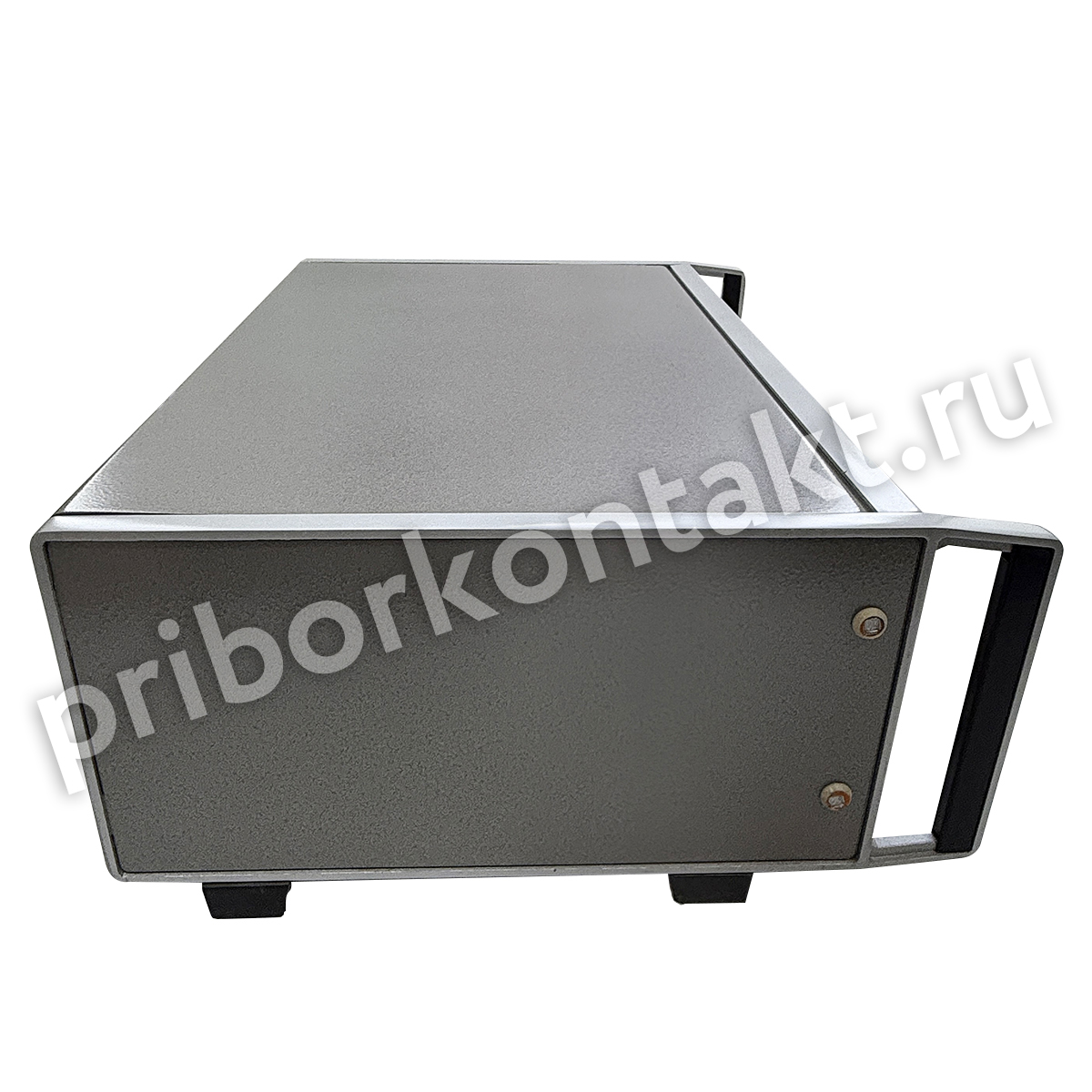

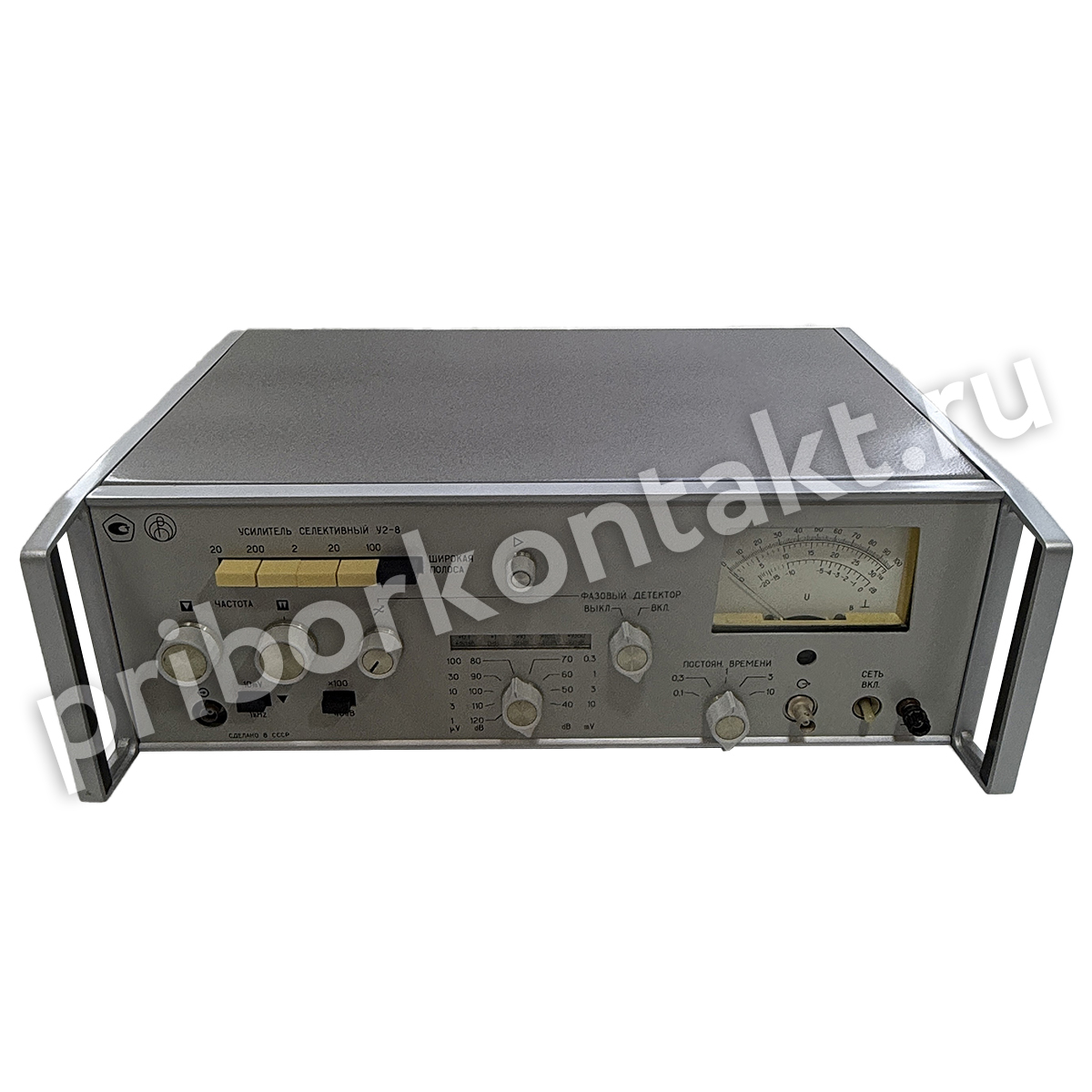

Усилитель измерительный У2-8

Усилитель селективный У2-8 (У28, У-2-8, У 2 8, У-28, У 28, y2-8, y28, y-2-8, y 2 8, y-28, y 28)

Усилитель селективный У2-8 предназначен для усиления и выделения малых напряжений синусоидальной формы кривой и преобразования среднего квадратического значения синусоидального напряжения в напряжение постоянного тока.

Усилитель обеспечивает усиление и выделение малых синусоидальных напряжений в широкополосном режиме, выделение, усиление и измерение малых синусоидальных напряжений при наличии шумов и мешающих сигналов; измерение гармонических составляющих периодических сигналов; качественную оценку спектральной плотности шумовых сигналов.

Высокая чувствительность прибора позволяет использовать его в качестве индикатора равновесия балансных и мостовых схем.

Технические характеристики приборов усилители селективные У2-8:

Коэффициент усиления и преобразования в широкополосном режиме 20дБ-100дБ, в селективном режиме - 0дБ-120дБ дискретно через 10дБ;

Коэффициент синхронного преобразования в широкополосном режиме 0дБ-110дБ, в селективном режиме - 0дБ-120дБ дискретно через 10дБ;

Приведенная основная погрешность на частоте калибровки 1кГц прибора усилитель селективный У2-8:

- в широкополосном и селективном режимах усиления и линейного преобразования ±6%;

- в широкополосном режиме синхронного преобразования - ±10%;

- в селективном режиме синхронного преобразования - ±15%;

Приведенная основная погрешность в диапазоне частот прибора усилитель селективный У2-8:

- в широкополосном режиме усиления - ±6%;

- в широкополосном режиме линейного преобразования - ±10%;

- в широкополосном режиме синхронного преобразования и селективном режиме усиления и линейного преобразования - ±15%;

- в селективном режиме синхронного преобразования - ±25%;

Нормирующее значение выходного напряжения на нагрузке не менее 1 кОм прибора усилитель селективный У2-8 - 1В;

Уровень собственных шумов:

- в селективном режиме - 0,5мкВ;

- в широкополосном режиме - 5мкВ;

Коэффициент гармоник выходного сигнала прибора усилитель селективный У2-8 при подаче на вход синусоидального напряжения - 1%;

Активное входное сопротивление - 1 МОм±20%;

Входная ёмкость прибора усилитель У2-8 селективный - 50пФ;

Выходное сопротивление:

- по переменному току 10 Ом - при линейном преобразовании;

- по постоянному току 30 Ом - при линейном преобразовании;

- 100 Ом - при синхронном преобразовании;

Габариты прибора усилитель селективный У2-8 - 498х175х357мм;

Масса - 15кг;

Изготовитель гарантирует соответствие качества прибора усилитель селективный У2-8 требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
