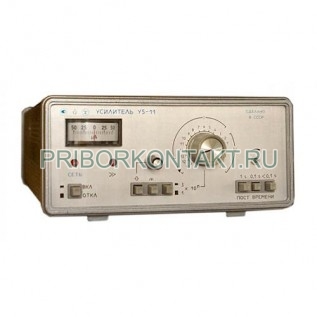

Усилитель измерительный У5-11

Усилитель У5-11 (У5 11; У 5-11; У 5 11; У-5-11; У-5 11; y5-11; y5 11; y 5-11; y 5 11; y-5-11; y-5 11)

Усилитель У5-11 – измерительный усилитель-согласующее устройство для работы с источниками сигнала, имеющими большое выходное сопротивление, и регистрирующей аппаратурой с низкоомным аналоговым входом. Прибор используется как промежуточный каскад, повышающий корректность передачи слабых сигналов и стабильность измерений.

Назначение и применение

• согласование высокоомного источника сигнала с низкоомным аналоговым входом регистрирующего устройства
• измерение параметров дискретных активных элементов и интегральных схем
• исследования высокоомных физических объектов (диэлектрики, полупроводники), применение в ионизационных вакуумметрах
• измерение внутриклеточных потенциалов, исследования с применением изотопов
• работа в газовых хроматографах и газоанализаторах
• измерение электрических токов в атмосфере, контроль концентрации аэроионов

Функции и особенности

• два режима работы - усиление тока и усиление напряжения
• высокое входное сопротивление в режиме усиления напряжения - не менее 10 ПОм
• малые дрейфы нулевого уровня при длительной непрерывной работе до суток
• предназначен для работы со сверхмалыми токами и малыми напряжениями при сохранении измерительной стабильности

Технические характеристики

Стабильность и режимы работы

• допускается непрерывная работа в рабочих условиях в течение суток
• временная нестабильность нулевого уровня по напряжению (приведенная ко входу):
  • +3 мВ за первые 1,5 часа (после времени установления рабочего режима 30 минут)
  • +3 мВ за последующие 23 часа, при этом за любой час - не более +0,5 мВ
• временная нестабильность нулевого уровня в режиме усиления тока:
  • +5 пА за первые 1,5 ч (после времени установления рабочего режима 30 мин.)
  • +5 пА за оставшееся время
• время перерыва до повторного включения после непрерывной работы - не более 30 минут

Условия эксплуатации

Преимущества

• эффективное согласование высокоомных источников с низкоомными входами измерительной аппаратуры
• широкие диапазоны по току (10 фА-10 мА) и по напряжению (0,01 мВ-200 В)
• высокое входное сопротивление - не менее 10 ПОм
• стабильная работа при длительных измерениях до 24 часов
• подходит для лабораторных исследований, приборостроения и аналитических систем
