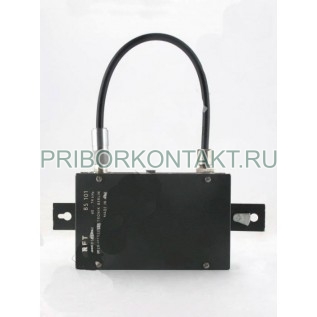

Режекторный фильтр BS 101

Также это изделие может называться: BS101, BS-101, бс 101.

BS 101 режекторный фильтр предназначен для повышения помехоустойчивости у приемников и представляет собой конвертер для селективного микровольтметра типа SMV 6,5.

Технические характеристики BS 101:

Частотный диапазон - от 95 кГц до 1000 кГц.

Необходимые сопротивления:

- со стороны входа (генераторное) - 75 Ом;

- со стороны выхода (нагрузочное) -75 Ом.

Полоса заграждения:

- от 60 кГц до 74 кГц - не менее 40 дБ;

- от 62,5 кГц до 71 кГц - не менее 60 дБ.

Полоса пропускания BS 101:

- до 47 кГц - более 0,4 дБ;

- от 95 кГц до 1000 кГц - более 0,4 дБ.

Ослабление фильтра:

- от 95 кГц до 100 кГц - не более 0,4 дБ;

- от 100 кГц до 200 кГц - не более 0,3 дБ;

- от 200 кГц до 1000 кГц - не более 0,1 дБ.

Повышение стабильности - на менее 115 дБ.

КСВН фильтра при нагрузке - не менее 1,4.

Вид соединения - ВЧ-кабельный штепсель 75-7-eI, ВЧ-корпусный штепсель 75-0-f1.

Масса BS 101 - 0,7 кг.

Габаритные размеры - 50x120x235 мм.

Диапазон температуры - от -10° С до +45° С.

Режим работы – непрерывный.

Класс выполнения - Т II по ТГЛ 9200/01.

Предприятие-изготовитель предоставляет гарантию соответствия режекторных фильтров BS 101 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
