TK 103 (ТК 103)

TK 103 (ТК 103)

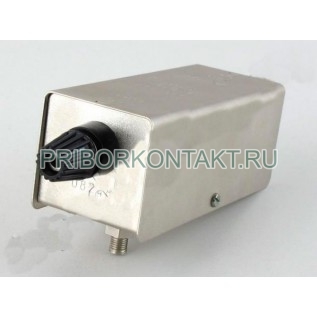

Пробник TK 103

Также это изделие может называться: TK103, TK-103, тк 103.

TK 103 пробник в сочетании с селективным микровольтметром и измерителем напряжения помех типа SMV 6,5 или селективным транзисторным микровольтметром STV 301-2 измеряет высокочастотные напряжения помех радиоприему.

Технические характеристики TK 103:

Частотный диапазон - от 0,15 МГц до 30 МГц.

Последовательно включенный резистор пробника - 2,3 кОм.

Защитный конденсатор - 4,7 нФ.

Нагрузка - 75 Ом.

Внутреннее сопротивление TK 103 - 2,5 кОм±20%.

Входная емкость - не более 10 пФ.

Ослабление пробников - 30±2 дБ.

Максимальное напряжение:

- высокочастотное - 35 В;

- переменное/постоянное - 250 В.

Вход - зондирующая головка с зажимом для кабельного наконечника.

Выход - BNC 50-4-a1.

Масса - 150 г.

Габаритные размеры - 25x135 мм.

Диапазон температуры - от -10° С до +45° С.

Режим работы - непрерывный.

Класс выполнения - Т II по ТГЛ 9200/01.

Условия хранения и транспортировки TK 103:

Диапазон температуры - от -40° С до +55° С.

Максимально допустимое давление водяного пара на период не более 500 часов - 35 тор.

Механическая прочность (ударопрочность):

- длительность ударов - 6 мс;

- максимальное ускорение - 12 г;

- число ударов - 1000.

Предприятие-изготовитель предоставляет гарантию соответствия приборов пробники TK 103 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
