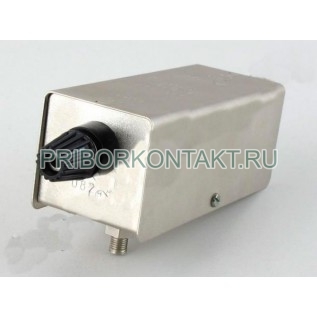

Пробник TK 11

Также это изделие может называться: TK11, TK-11, тк 11.

TK 11 пробник применяется для низкоомных измерений несимметричных напряжений помех на сильноточных линиях.

В сочетании с селективным микровольтметром типа SMV 11 пробники TK 11 измеряют напряжения радиопомех на отдельных проводниках электрических приборов, с рабочим током не менее 25 А.

Технические характеристики TK 11:

Частотный диапазон - от 0,15 МГц до 30 МГц.

Предел измеряемого напряжения - от 0 В до 3 В.

Последовательно включенный резистор - 150 Ом.

Защитный конденсатор - 5 пФ.

Нагрузка - 75 Ом.

Абсолютная величина TK 11:

- не менее 0,15 МГц - не более 390 Ом;

- не менее 1 МГц - 150±20 Ом.

Фазовый угол пробников:

- не менее 0,15 МГц - от -68° до -5°;

- не менее 1 МГц - от -30° до 10°.

Напряжение у входа:

- максимальное - 250 В (0 Гц/50 Гц);

- испытательное - 1500 В (50 Гц).

Вход - измерительный зажим А 25 ТТЛ 0-43 806.

Выход - ВЧ розетка ТТЛ 200-3800.

Защитный проводник - винтовой зажим по TGK 0-43 806

Масса - 0,2 кг.

Габаритные размеры - 40x40x100 мм.

Диапазон температуры - от -10° С до +45° С.

Максимальная относительная влажность - 95%.

Режим работы пробника - непрерывный.

Класс защиты - I по ТГЛ 14 283/07.

Предприятие-изготовитель предоставляет гарантию соответствия пробника TK 11 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
