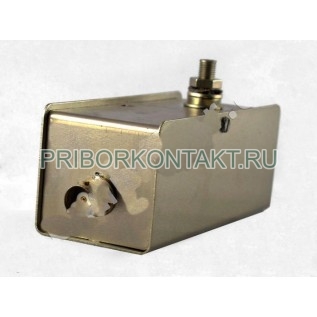

Пробник TK 14

Также это изделие может называться: TK14, TK-14, тк 14.

TK 14 пробник применяется для измерения несимметричных напряжений радиопомех на сильноточных сетях.

Технические характеристики TK 14:

Частотный диапазон - от 0,15 МГц до 30 МГц.

Последовательно включенный резистор - 75 Ом.

Защитный конденсатор пробников - 5 нФ.

Нагрузка на выходе- 50 Ом.

Ослабление измерительного напряжения - 20 дБ.

Допустимое входное ВЧ напряжение - не более 4 В.

Напряжение у входа:

- максимальное - 250 В (0 Гц/50 Гц);

- испытательное - 1500 В (50 Гц).

Диапазон измерения квазипиковых значений (комбинация с SMV 11) - от 20 дБмкВ до 130 дБмкВ.

Основная погрешность(комбинация с SMV 11) - не более 2,5 дБ.

Вид присоединения пробника:

- вход - измерительный зажим А 25 ТТЛ 0-43806.

- выход - высокочастотное гнездо 22-6 по ТТЛ 200-3800 (BNC).

- защитный проводник - винтовая клемма по ТТЛ 0-43806.

Масса - 0,2 кг.

Габаритные размеры - 40x40x100 мм.

Диапазон температуры - от -10° С до +45° С.

Максимальная относительная влажность - 95%.

Класс защиты - - IP 31 по ТГЛ СЭВ 778; защита от капель воды и инородных тел - не менее 2,5 мм.

Предприятие-изготовитель предоставляет гарантию соответствия приборов пробники TK 14 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
