Несущая конструкция антенны ATR 2

Также это изделие может называться: ATR2, ATR-2, атр 2.

ATR 2 несущая конструкция антенны - конструктивная деталь, которая служит для комплектации антенн для измерения напряжённости поля, для измерительных комплектов типа FSM 8 (вместе с блоками лифта типа FE 1, FE 2, FE 3; диполями типа DP 1, DP 3; антеною LPA 1).

Сферы применения:

- измерение напряжённости поля у передатчиков;

- изучение условий распространения для проектировки передающих установок;

- установление и ограничение нежелательных излучений;

- контроль радиообмена.

Технические характеристики ATR 2:

ATR 2 в комбинации с DP 1 и FE 1 или FE 2 или FE 3 (с дипольной трубой), а также ATR 2 вместе с DP 3 и FE 2 предназначена для измерения и контроля напряжённости поля радиопомех; измерения полезной напряжённости поля.

Диапазон частот - от 26 МГц до 1000 МГц.

ATR 2 в комбинации с LPA 1 и FE 3 предназначена для измерения полезной напряжённости поля.

Диапазон частот - от 87 МГц до 1000 МГц.

Несущая конструкция антенны типа ATR 2 состоит из таких основных частей:

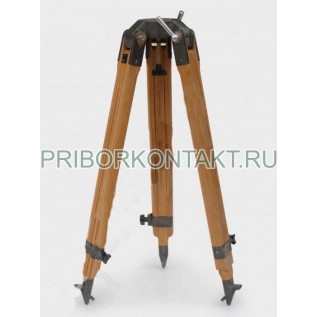

- штатив - деревянный с тремя откидными ножками и тремя вытяжными распорками; обеспечивает высокую стабильность;

- антенная мачта - четырёхгранная профильная, состоит из 4-х сборных элементов мачты, изготовленная из изолирующего материала, при необходимости на ней можно монтировать блоки лифта;

- натяжные тросы - 3 шт. - обеспечение высокой стабильности и стойкости;

- колышки - 3 шт;

- лопатки для песка - 3 шт.

Радиус выкладки - 1,4 м.

Достигаемая высота ATR 2 - 4,7 м.

Масса - 17 кг.

Опорой для антенны служат блоки лифта типу FE 1, FE 2, FE 3.

Обеспечивается вращение мачты вокруг ее оси поверх штатива.

Угол азимута обеспечивается по градусной шкале.
