Трансформирующее звено TG 11

Также это изделие может называться: TG11, TG-11, тг 11.

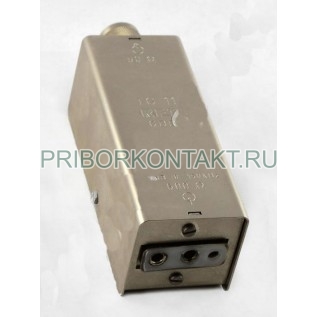

TG 11 трансформирующее звено - переходник для согласования симметричных линий 600 Ом с коаксиальным входом 50 Ом селективного микровольтметра типа SMV 11.

Технические характеристики TG 11:

Частотный диапазон - от 10 кГц до 150 кГц.

Общее ослабление сигнала - 20±0,2 дБ.

Ослабление симметрии - не менее 40 дБ.

Вход звена:

- сопротивление - 600 Ом+10% (симметрично);

- фазовый угол - не более 20°;

- присоединение - многополюсное специальное гнездо (диаметр штифтов штекера - 4 мм).

Выход TG 11:

- сопротивление - 50 Ом±10% (несимметрично);

- фазовый угол - не более 20°;

- присоединение - штекер (N) по ТТЛ 25602.

Масса - 220 г.

Габаритные размеры - 52x50x133 мм.

Диапазон температуры - от -25° С до +45° С.

Максимальная относительная влажность - 95%.

Степень защиты - IP 31 по ТГЛ СЭВ 778; защита от капель воды и инородных тел - не менее 2,5 мм.

Предприятие-изготовитель предоставляет гарантию соответствия приборов трансформирующие звена TG 11 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
