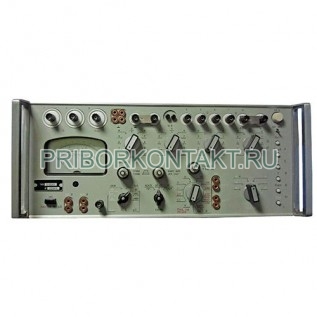

Испытатель полевых линий П-324М

П-324М

Испытатель полевых линий П-324М

Также этот прибор может называться: П 324М, П324М, П-324-М, Пз2чМ, p-324m, p 324m, p324m.

П-324М испытатель полевых линий предназначен для измерения электрических характеристик цепей (жил и проводов) в процессе развертывания, эксплуатации и ремонта полевых линий связи.

Технические характеристики П-324М:

Пределы измерения:

- сопротивления постоянному току - от 0,1 Ом до 310 Ом;

- сопротивления изоляции - от 210 МОм до 310 МОм;

- омической асимметрии - от 0,1 Ом до 10 Ом;

- емкости - от 1 нФ до 1000 нФ;

- переходного затухания (защищенности) - от 40 дБ до 100 дБ;

- сопротивления заземления - от 3 Ом до 100 Ом;

- расстояния до места повреждения изоляции проводов цепи при ее сопротивлении от 20 Ом до 4000 Ом и сопротивлении утечки не более 5 МОм - от 1% до 100%.

Испытатели П-324М допускают следующую погрешность измерения:

- сопротивления постоянному току - ±2%;

- сопротивления изоляции - ±15%;

- омической асимметрии - ±1%;

- емкости - ±2%;

- переходного затухания (защищенности) - ±3дБ;

- сопротивления заземления - ±3%;

- расстояния до места повреждения изоляции проводов - ±2%.

П-324М измеритель обеспечивает проведение измерений сопротивления постоянному току, сопротивления изоляции, омической асимметрии, емкости, переходного затухания (защищенности), сопротивления заземления, расстояния до места повреждения изоляции проводной цепи и места обрыва цепей линий связи.
