Описание товара

ЭТИ-69М

Измеритель телеграфных искажений ЭТИ-69М (ЭТИ69М; ЭТИ 69 М; ЭТИ 69 М; ЭТИ-69М; ЭТИ 69М)
Прибор ЭТИ-69М - эталонный измеритель телеграфных искажений, используемый для измерения искажений телеграфных посылок, испытания телеграфных каналов, аппаратуры и реле.
Диапазон измерений:
- в стратстопном режиме на фиксированных скоростях - 50Бод; 75Бод; 100Бод; 150Бод; 200Бод.
- в синхронном режиме - 44Бод - 112Бод;
- в синхронном режиме с плавной подстройкой - 150Бод; 200Бод; 300Бод.

Режим работы - стратстопный, синхронный.
Питание - сеть 220В, 50Гц.
Потребляемая мощность - 100Вт.
Габариты - 224×335×115мм.
Масса - не более 17,2кг.
С помощью ЭТИ-69М можно выполняют:

- измерение искажений телеграфных посылок;
- формирование и выдача в канал испытательных телеграфных посылок при работе с внутренним датчиком;
- формирование и выдача в канал испытательных телеграфных посылок при работе от внешнего датчика;
- испытание телеграфных поляризованных реле;
- проверку телеграфных аппаратов;
- измерение запаса устойчивости связи;
- испытание телеграфных каналов.

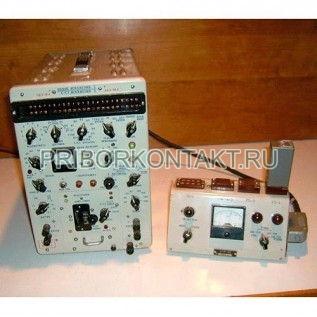

В состав изделия ЭТИ-69М входят:

- прибор ЭТИ-69 М;
- блок испытания реле;
- соединительные шнуры;
- комплект запасных частей;
- чехол прибора ЭТИ-69 М;
- эксплуатационная документация
- укладочный ящик.
Технические характеристики ЭТИ-69М

 Измеритель ЭТИ-69 М допускает следующие погрешности в измерениях:
- при измерении искажений от собственного датчика на скорости до 200Бод при отсчете через 2% - не более 2%, при отсчете через 1% - не более 1%.
- при измерении искажений от собственного датчика на скорости 200Бод-300Бод при отсчете через 2% - не более 3%, при отсчете через 1% - не более 3%;
- в синхронном режиме при приеме от датчика другого прибора в течении сеанса измерений, соответствующего передаче 1000 элементарных посылок, на скорости телеграфирования 50Бод - не более 2% при отсчете через 1%.
Прибор ЭТИ-69М позволяет разделить искажения на случайные, характеристические и преобладания с определением их знака.
Входное устройство ЭТИ-69 М обеспечивает прием на скоростях до 100Бод прямоугольных и скругленных посылок в однополюсном режиме и прием двухполюсных посылок на всех скоростях. Минимальный ток входного устройства в двухполюсном режиме 2мА, в однополюсном режиме 5мА.
Входное устройство прибора ЭТИ-69 М - симметричное и обеспечивает возможность параллельного и последовательного подключения к измеряемой цепи при следующих градациях входного сопротивления: 25кОм, 10кОм, 3кОм, 1кОм и 0,1кОм. Входное устройство рассчитано на применение линейных напряжений в испытуемых цепях до 130В в однополюсном режиме и до ±80В - в двухполюсном режиме.

Датчик испытательных сигналов прибора ЭТИ-69 М выдает сигналы следующих видов:
- нажатие «+»;
- нажатие «-»;
- «1:1» (точки);
- «6:1»;
- «1:6»;
- текст «РЫ» по международному коду № 2, а также комбинации «Р» и «Ы» в отдельности;
- автоматически чередующиеся комбинации «5:1»

Погрешность выдаваемых ЭТИ-69 М двухполюсных посылок не превышает 1 %.
Датчик выдает однополюсные посылки напряжением 120В±30В и двухполюсные посылки ±60В±15В при токе нагрузки от 0 до 50мА, а также однополюсные и двухполюсные посылки напряжением 20В при токе нагрузки от 0 до 25мА. Выходное сопротивление прибора ЭТИ-69 М не более 200Ом.
Датчик прибора работает также в режиме прерывателя при подключении к выходным клеммам прибора нагрузки с внешним источником линейного напряжения до 130В.
Датчик прибора ЭТИ-69 М имеет защиту от перегрузки, сигнализацию при коротких замыканиях и защиту от изменения полярности линейных источников питания. Прибор обеспечивает возможность внесения искажений в сигналы собственного датчика до 95%, а также постороннего датчика в пределах до 92% - ступенями через 10% и 1%.

 Вносимые искажения являются искажениями типа преобладания с установкой вручную любого их знака, а также с автоматической сменой знака преобладании до ±89% в пределах длительности стартстопного цикла до ±50%.
ЭТИ-69 М обеспечивает проверку работоспособности в режиме «НА СЕБЯ».
Прибор ЭТИ-69 М с блоком испытания реле позволяет производить проверку и регулировку нейтральности, отдачи и дребезга телеграфных реле типа РП-3.
