Описание товара

ЭТИ-69

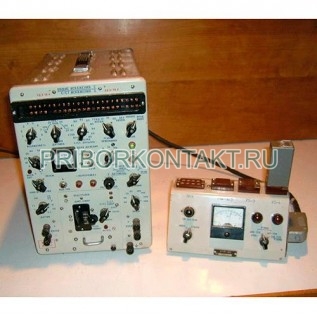

Измеритель телеграфных искажений ЭТИ-69
Также этот прибор может называться: ЭТИ 69, ЭТИ69, ЕТИ-69, ЕТИ 69, ЕТИ69, ЄТИ-69, ЄТИ 69, ЄТИ69.

 ЭТИ-69 измеритель телеграфных искажений предназначен для измерения искажений телеграфных посылок, испытания телеграфных каналов, аппаратуры и реле.
Режим работы - стартстопный, синхронный.
Диапазон измерений:
- в стартстопном режиме на фиксированных скоростях - 50 бод; 75 бод; 100 бод; 150 бод; 203 бод;
- в синхронном режиме - от 44 бод до 112 бод;
- в синхронном режиме с плавной подстройкой - 150 бод; 200 бод; 300 бод.
ЭТИ-69 измерители искажений регистрируют величину общих или стартстопных искажений, или их максимальную величину за сеанс измерений. Измеритель определяет искажение фронтов каждой из посылок стартстопного цикла и позволяет разделить искажения на случайные, характеристические и преобладания с определением их знака.
Входное устройство ЭТИ-69 обеспечивает прием на скоростях до 100 бод прямоугольных и скругленных посылок в однополюсном режиме и прием двухполюсных посылок на всех скоростях. Входное устройство симметричное и обеспечивает возможность параллельного и последовательного подключения к измеряемой цепи при следующих градациях входного сопротивления: 25, 10, 3, 1 и 0,1 кОм.
В измерителях искажений ЭТИ-69 используется дискретный метод отсчета измеряемой величины краевых искажений через 2% в пределах всей элементарной посылки на всех скоростях и через 1 % - в пределах половины элементарной посылки. Отсчет величины искажений производится по высвечиваемым цифрам от 0 до ±25% с возможностью увеличения цены деления и предела измерений в 2 раза.
Технические характеристики ЭТИ-69:

 Отклонение номиналов фиксированных скоростей в стартстопном режиме при нормальной температуре - не более ±0,2%.
Погрешность измерительной части при измерении искажений от собственного датчика на скоростях до 200 бод при отсчете через 2% не превышает ±2%, при отсчете через 1% - ±1% на скоростях 200 и 300 бод эта погрешность составляет ± 3% при отсчете через 2% и ±2% - при отсчете через 1%.

 Минимальный ток входного устройства:
- в двухполюсном режиме - 2 мА;
- в однополюсном режиме 5 мА.

 Выходное сопротивление прибора - не более 200 Ом.
Напряжение сети питания - 220 В.
Частота сети питания - 50 Гц.
Потребляемая мощность - 100 ВА.

Габаритные размеры - 220х335х420 мм.
Масса - не более 21 кг.
Диапазон рабочих температур прибора измеритель искажений ЭТИ-69 - от -10°С до +50°С.
Датчик испытательных сигналов измерителей ЭТИ-69 выдает сигналы следующих видов:
- нажатие «+»;
- нажатие «-»;
- «1:1» (точки);
- «6:1»;
- «1:6»;
- текст «РЫ» по международному коду № 2, а также комбинации «Р» и «Ы» в отдельности;
- автоматически чередующиеся комбинации «5:1».
Датчик выдает однополюсные посылки напряжением 120±30 В и двухполюсные посылки ±60±15 В при токе нагрузки от 0 до 50 мА, а также однополюсные и двухполюсные посылки напряжением 20+6-8 В при токе нагрузки от 0 до 25 мА.
Датчик измерителя искажений ЭТИ-69 имеет защиту от перегрузки, сигнализацию при коротких замыканиях и защиту от изменения полярности линейных источников питания.

Прибор с блоком испытания реле позволяет произво­дить проверку и регулировку нейтральности, отдачи и дребезга телеграфных реле типа РП-3.
